288 Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
Remplacement du corps de la torche
1. Suivre les procédures suivantes :
a. Consulter Déconnecter l’alimentation électrique, l’alimentation en gaz et la torche à la page 278.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 281.
2. Déposer la vis de borne du fil pilote.

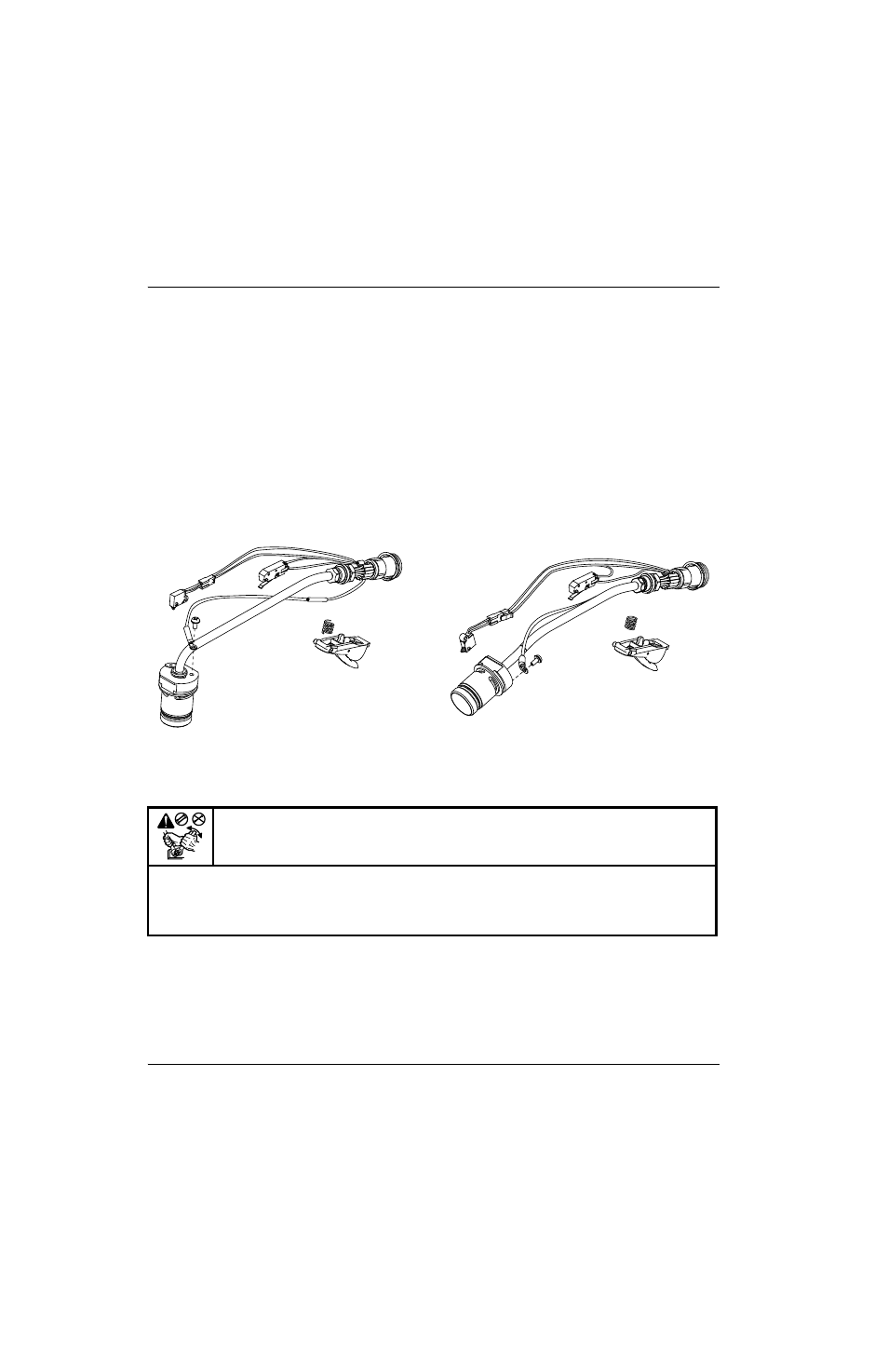

Figure 132
3. Utiliser une clé 3/8 po et une clé 1/2 po (ou deux clés ajustables) pour desserrer le tuyau de gaz qui fixe le corps
de la torche au faisceau de torche.
4. Appliquer l’enduit frein pour filet (330103) sur les filets du raccord de gaz sur le corps de la torche. Faire attention
de ne pas mettre d’enduit frein pour filets sur la partie conique du raccord de gaz pour éviter d’éventuels
dommages à la torche.
Kit Description
428157 Kit : Corps de torche manuelle de rechange pour Duramax Hyamp 15°
428158 Kit : Corps de torche manuelle de rechange pour Duramax Hyamp 85°
ATTENTION !
Toujours utiliser deux clés pour desserer et serrer correctement les écrous et boulons hexagonaux
mentionnés dans ces procédures. Un bon enduit d’étanchéité de filetage est utilisé lors de
l’assemblage de la torche et il faut donc desserrer les écous correctement afin de ne pas
endommager les filetages.
