Powermax125 Manuel de service 808072 171
8 – Dépannage et tests du système
Test 7 – Signal de démarrage
Symptôme : Il n’y a aucun arc lorsque la gâchette est fermée. Consulter Schéma du Powermax125 à la page 329.
Si l’icône de démarrage est affichée et qu’il y a un code de défaillance 0-51 au démarrage :
 Retirer la torche du système.
 Vérifier la résistance entre la broche 6 et la broche 7 dans la prise de câble, avec la gâchette ouverte (non tirée).
 Si la résistance est très faible, inspecter l’ensemble des câbles et l’interrupteur de gâchette pour absence
de court-circuit et remplacer ou réparer au besoin.
Si l’icône ne s’affiche pas au démarrage et n’apparaît pas lorsque la gâchette est fermée :
 Retirer la torche du système.
 Fermer l’interrupteur de gâchette et vérifier la résistance entre les broches 6 et 7.
 Si la résistance est très élevée, inspecter le câble et l’interrupteur de gâchette pour l’absence d’ouvertures
et remplacer ou réparer au besoin.
Si aucun problème n’est trouvé avec le câblage de la torche ou l’interrupteur de gâchette mais qu’il n’y a toujours
pas d’arc ou d’icône de démarrage :
 Couper l’alimentation (OFF) et débrancher la machine.
 Retirer la buse et l’électrode de la torche et remettre la buse de protection en place.
 Rebrancher l’alimentation et mettre la machine sous tension.
 Brancher temporairement la broche 2 du connecteur J17 à la broche 3.

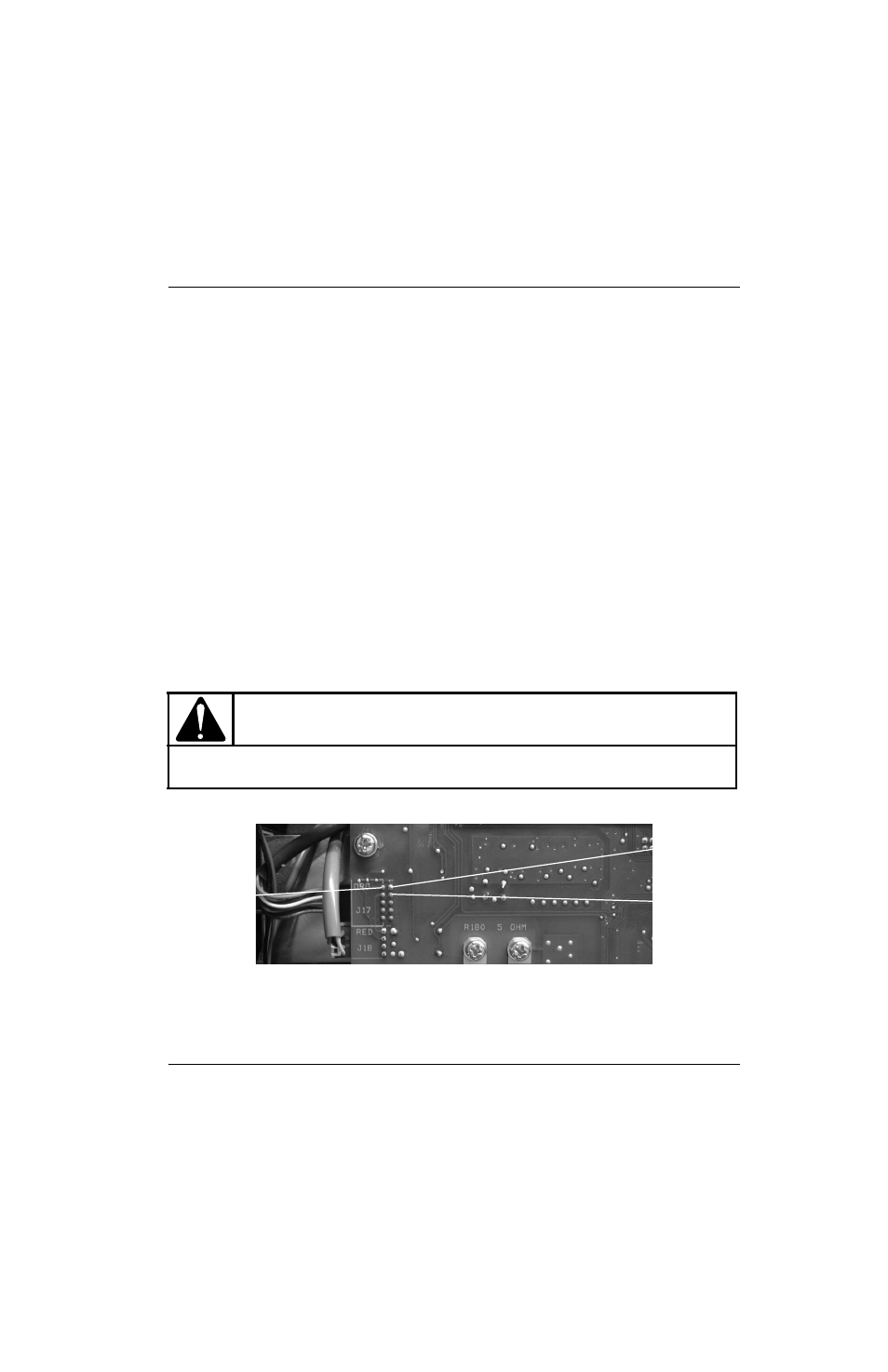

Figure 29
AVERTISSEMENT !
Diriger la torche loin de vous avant d’effectuer un test des gaz. Toujours garder à l’écart de la torche
les mains, les vêtements et les objets. Ne jamais pointer la torche vers soi ou vers d’autres personnes.
broche 2
broche 1
broche 3
