Hypertherm Powermax125 Rev.1 Service manual Manuel d'utilisation
Page 208
208
Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
7. Soulever l’extrémité du socle de la source du courant et glisser doucement le panneau arrière contre la base jusqu’à
ce que la base soit solidement en place sur le panneau. Serrer les trois vis de montage fournies à un couple de
23 kg cm.
8. Sécuriser le fil de terre au dissipateur thermique en serrant la vis de terre à 23 kg cm.

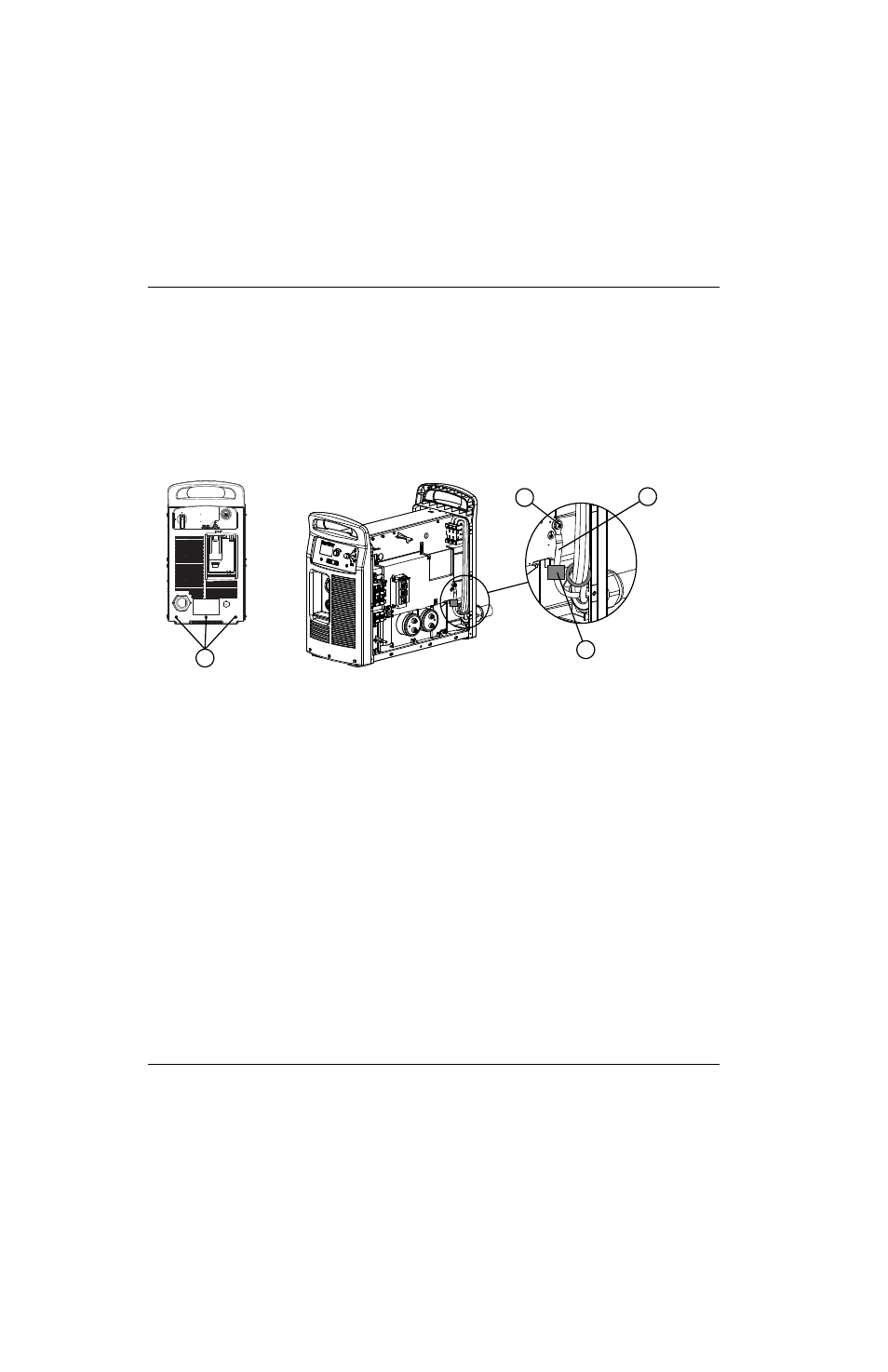

Le circuit imprimé d’alimentation est retiré dans
Figure 66 pour montrer la connexion sur
le dissipateur thermique.
Figure 66
9. Suivre les procédures suivantes :
a. Consulter Connecter le tuyau d’alimentation en gaz à la page 201.
b. Consulter Installation du support du panneau d’extrémité à la page 187.
c. Consulter Installation de la barrière de composant à la page 185.
d. Consulter Installation du couvercle de la source de courant à la page 184.
e. Rebrancher l’alimentation électrique et en gaz.
1
2
3
4
1
Vis de montage du panneau arrière
2
Noyau de ferrite (modèles CE)
3
Fil de terre
4
Vis
