8 – Dépannage et tests du système

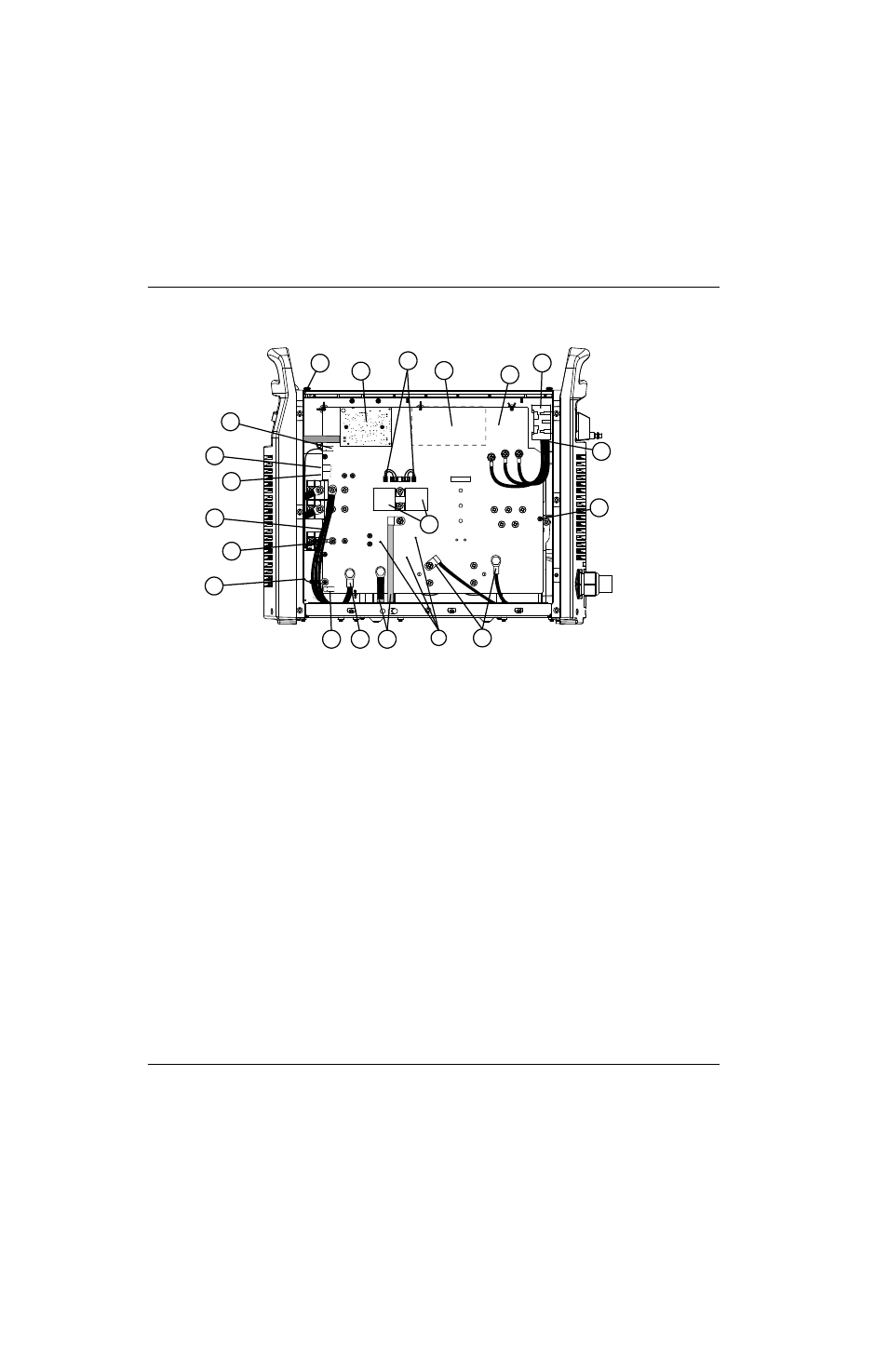

Figure 14 – Vue d’ensemble de la source de courant 380 V CCC, 400 V CE
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7
13
14
8 10
11
12 9
20 15
16
17
18
19
1 J11
2 J17
3 J18
4 Fils de sortie de la bobine d’induction
5 Fils de la buse
6 Fil de l’électrode
7 J32
8 Câble de retour
9 Fils du transformateur
10 Points de test
11 Condensateurs 4 μF
12 Fils de la bobine d’induction PFC
13 Terre
14 Fils d’entrée du c.a.
15 Interrupteur d’alimentation
16 Circuit imprimé d’alimentation
17 Circuit à balayage horizontal
18 Connecteurs de la commande de grille
19 Circuit imprimé du processeur de signal numérique
20 Circuit imprimé de commande
