292 Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
Remplacement du contacteur de détection de la buse
1. Suivre les procédures suivantes :
a. Consulter Déconnecter l’alimentation électrique, l’alimentation en gaz et la torche à la page 278.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 281.
2. Débrancher le contacteur de détection de la buse en appuyant sur la languette du connecteur et en dégageant
le connecteur.

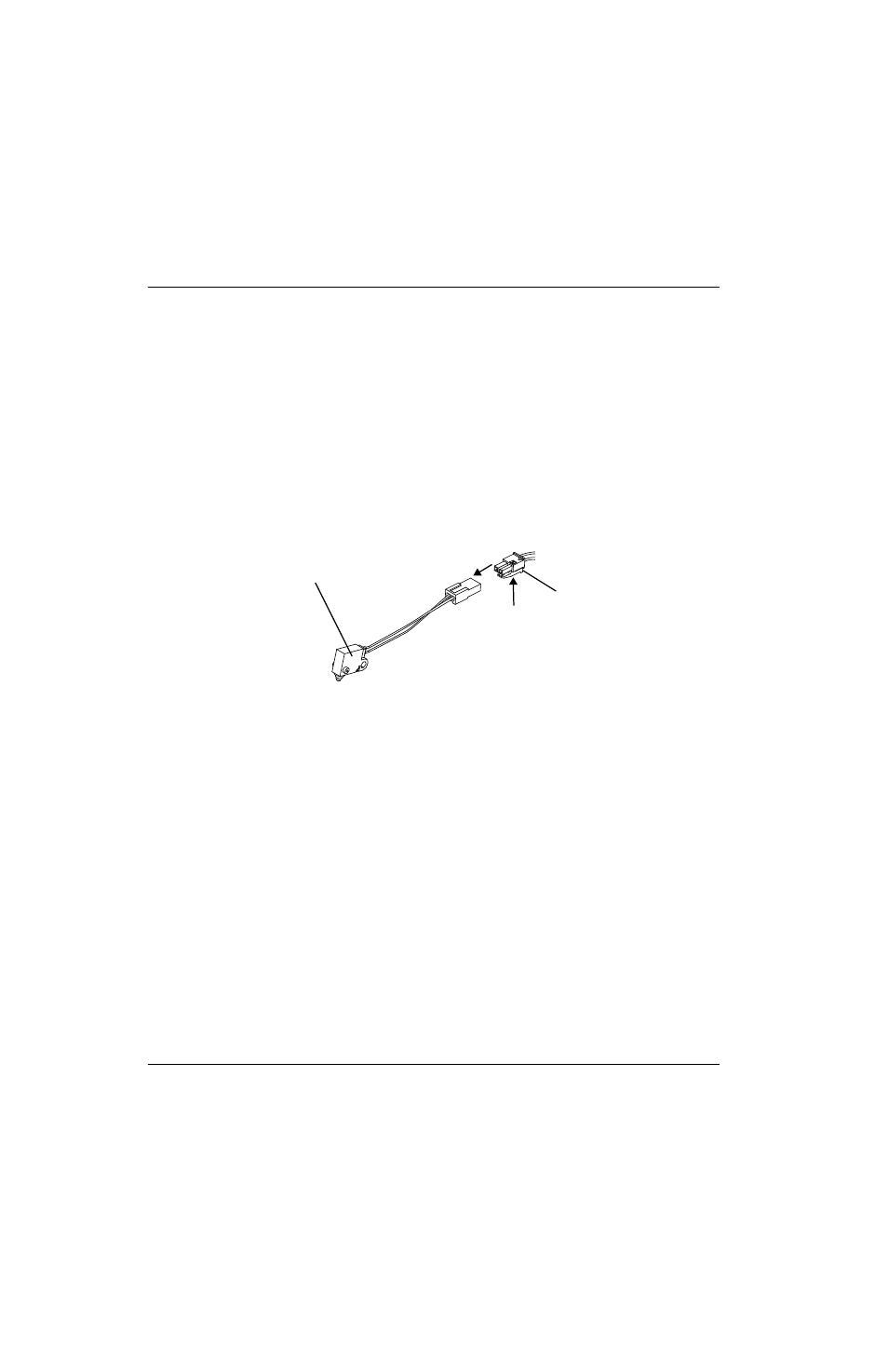

Figure 137
3. Connecter le nouveau connecteur du capteur de la buse sur le faisceau de torche en poussant la prise femelle dans
la fiche d’accouplement du faisceau de torche.
4. Suivre les procédures suivantes :
a. Installer tous les composants qui ont été déposés. Consulter Montage de la poignée à la page 284.
b. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
Kit Description
228719 Kit : Contacteur du capteur de buse de rechange pour torche manuelle Duramax et
Duramax Hyamp
Languette
Contacteur de détection de buse
