Powermax125 Manuel de service 808072 211
9 – Remplacement des composants de la source de courant
Installation de l’interrupteur d’alimentation
1. Fixer le nouvel interrupteur d’alimentation au panneau arrière en serrant les quatre vis de montage fournies
à 17,3 kg cm.
2. Si le connecteur RS-485 est installé, plier et déchirer la nouvelle étiquette au niveau de la perforation.
3. Retirer le dos de l’étiquette et apposer celle-ci au panneau arrière, en s’assurant d’aligner le trou de l’étiquette avec
le trou correspondant du panneau arrière.
4. Pousser la poignée du nouvel interrupteur d’alimentation directement sur la tige et serrer la vis de la poignée
à 11,5 kg cm.

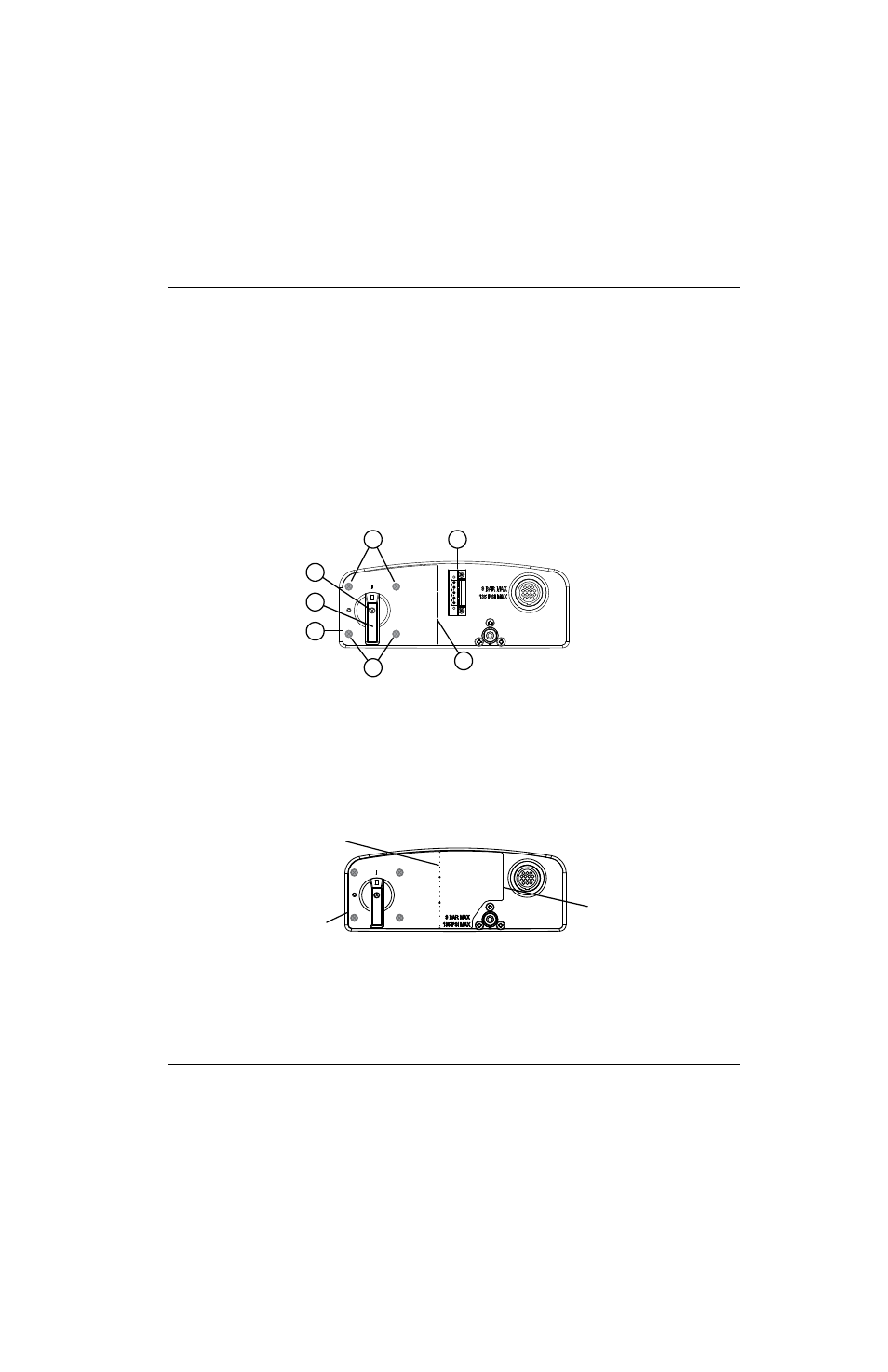

Figure 68 – Moitié gauche de l’étiquette utilisée quand le RS-485 est installé
Figure 69 – Étiquette entière utilisée quand le connecteur RS-485
n’est pas installé
1
2
3
4
4
5
6
1 Vis de poignée
2 Poignée de l’interrupteur d’alimentation
3 Bord gauche de l’étiquette
4 Vis de l’interrupteur d’alimentation
(derrière l’étiquette)
5 Bord droit de l’étiquette se termine à la perforation
6 Connecteur RS-485 en option
Perforation de l’étiquette
Bord gauche de l’étiquette
Bord droit de l’étiquette
