Powermax125 Manuel de service 808072 179
9 – Remplacement des composants de la source de courant

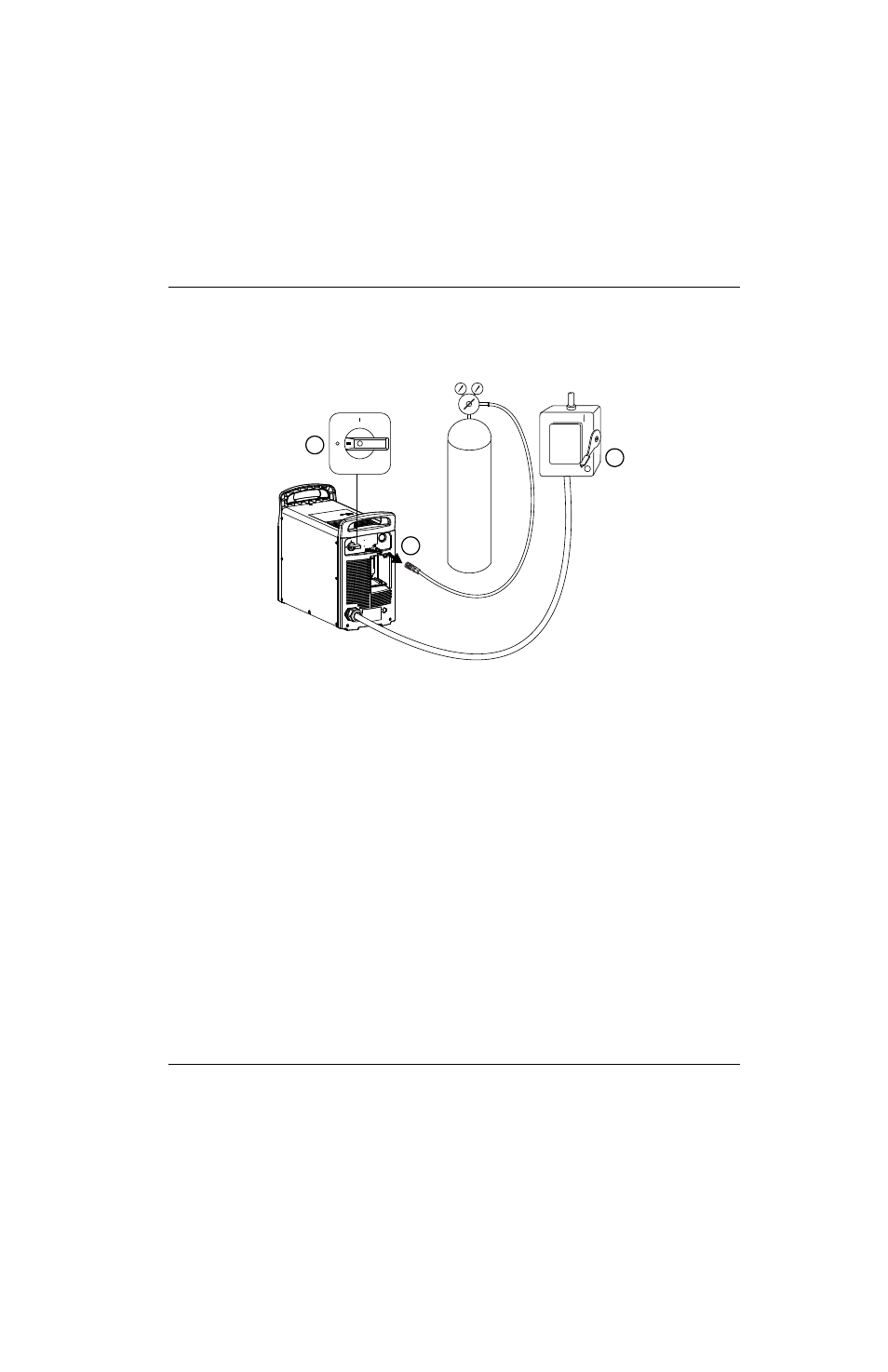

Figure 31
Remplacement de la cartouche filtrante à gaz
Retrait de la cartouche filtrante à gaz
Consulter Figure 32 à la page 180.
1. Couper l’alimentation en électricité et en gaz. (Consulter Couper l’alimentation en électricité et en gaz à la
page 178.)
2. Si nécessaire, retirer la boîte de consommables livrée, située près de la cuve de filtre, sur le panneau arrière.
3. Saisir la cuve de filtre de la main droite.
4. Enfoncer le loquet et faire tourner la cuve de filtre d’environ 45 degrés vers la droite.
5. Tirer la cuve de filtre directement vers le bas pour la retirer. La cartouche filtrante blanche et l’écrou de retenue sont
alors visibles.
6. Dévisser l’écrou de retenue en plastique qui retient la cartouche filtrante en place.
Numéro de kit Description
228695 Kit : Cartouche filtrante à gaz pour Powermax65/85/105/125 (à l’intérieur de la cuve
de filtre)
1
2
3
Interrupteur d’alimentation
Alimentation en gaz
Sectionneur
