3 – Fonctionnement de base du système
Fixation du câble de retour à la source de courant
1. Insérer le connecteur du câble de retour dans la prise à l’avant de la source de courant.
 La prise est clavetée. Aligner la clavette du connecteur du câble de retour avec l’ouverture
au haut de la prise sur la source de courant.
2. Enfoncer complètement le connecteur du câble de retour dans la prise de la source de courant puis le tourner
d’environ 1/4 de tour dans le sens horaire, jusqu’à ce que le connecteur soit bien appuyé sur le butoir afin
d’optimiser le branchement électrique.
 Une connexion desserrée causera la surchauffe du connecteur. Vérifier régulièrement
si la connexion du câble de retour est fiable.
ATTENTION !
S’assurer d’utiliser un câble de retour approprié pour votre source de courant. Utiliser un câble
de retour de 125 A avec le Powermax125. L’intensité est indiquée près de la gaine en caoutchouc
du connecteur du câble de retour.
ATTENTION !
Afin de prévenir toute surchauffe, s’assurer que le câble de retour est bien inséré dans la prise.

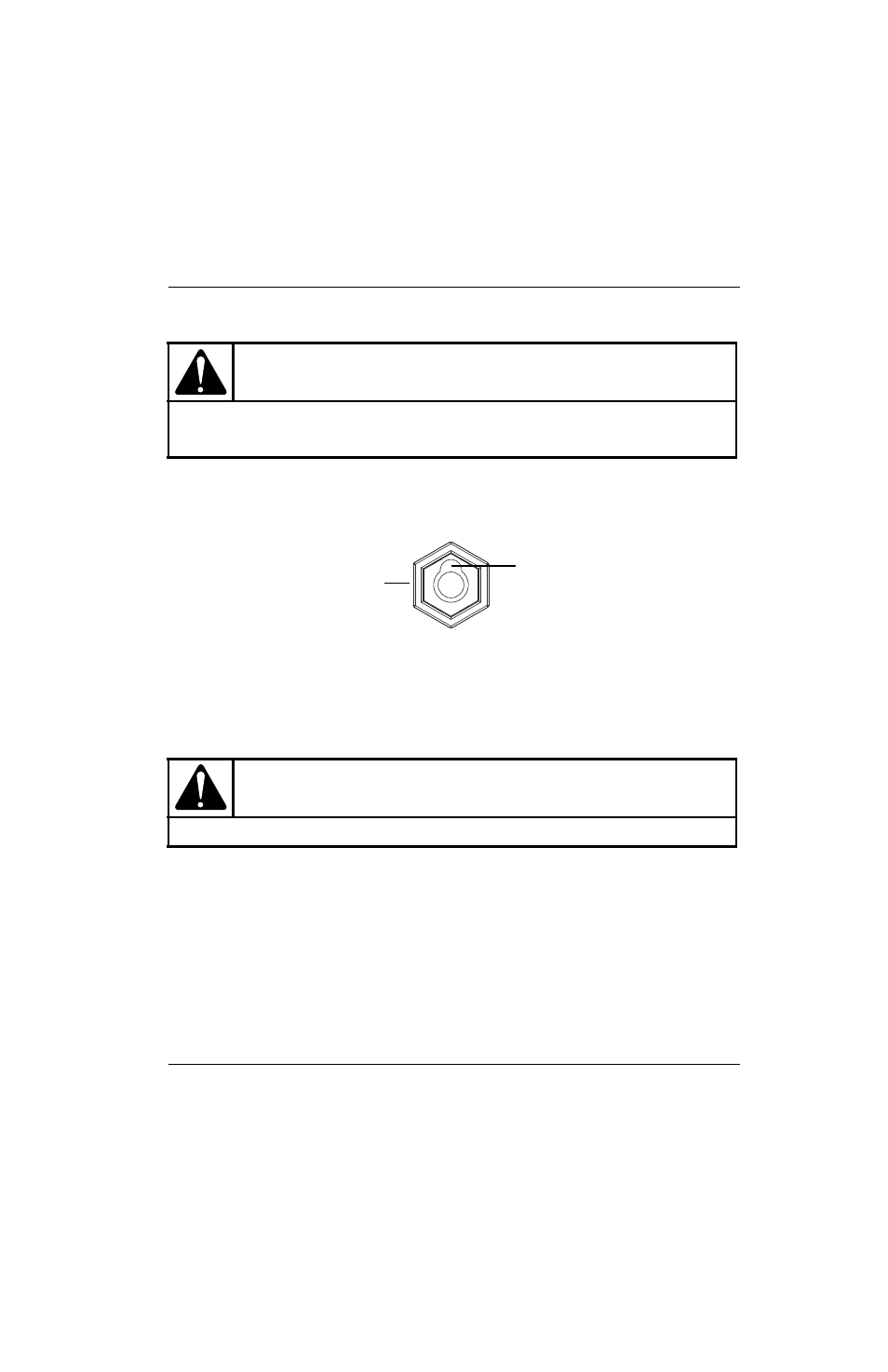

Prise du câble de retour sur
la source de courant
Ouverture clavetée
au haut de la prise
