228 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Remplacement du capot de refoulement du ventilateur
Retrait du capot de refoulement du ventilateur
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
2. Saisir le capot de refoulement du ventilateur à deux mains.
3. Tirer tout droit le capot de refoulement du ventilateur hors du logement du ventilateur.

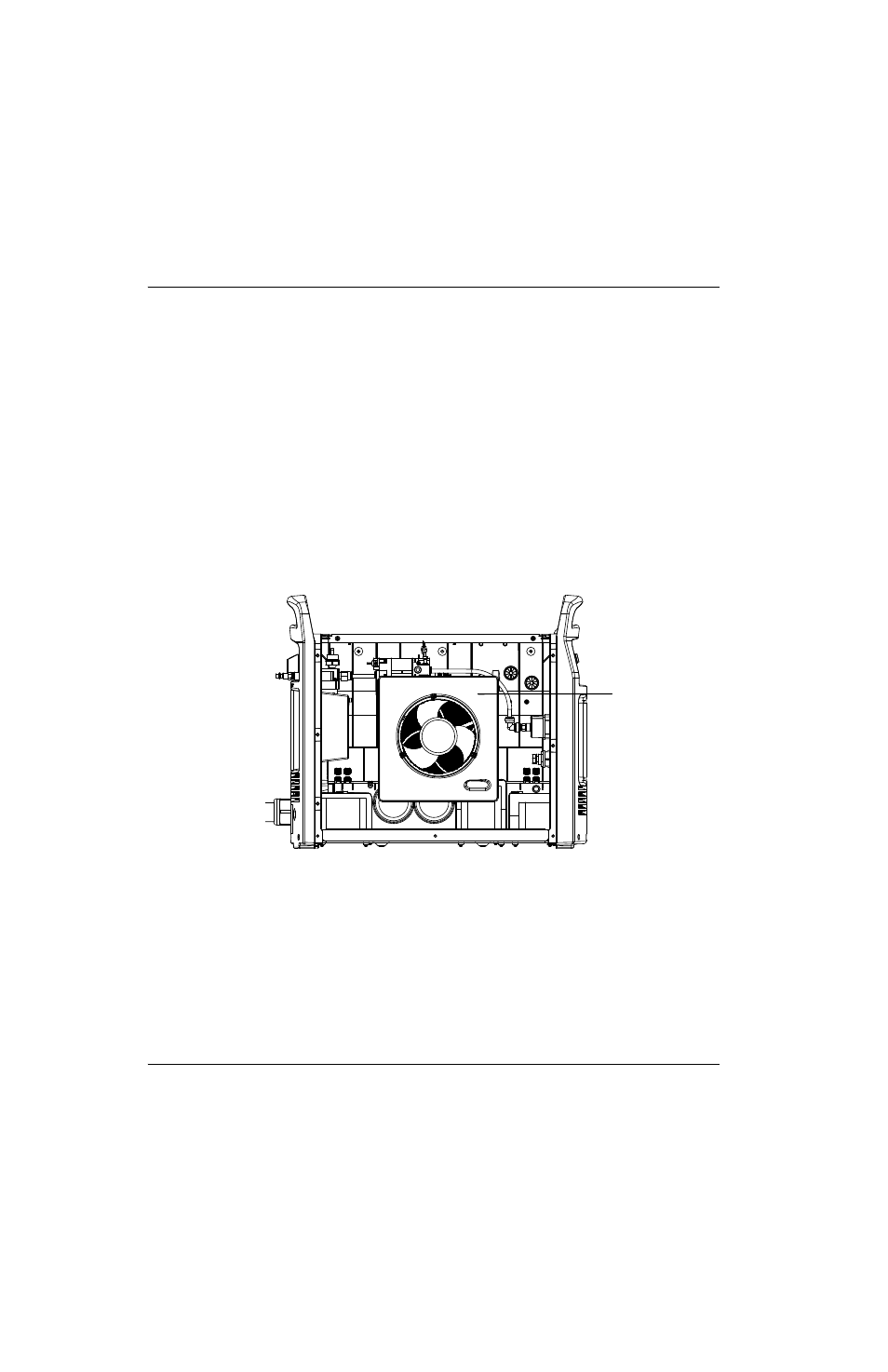

Figure 77
Installation du capot de refoulement du ventilateur
1. Aligner les trois tiges en plastique au dos du capot de refoulement du ventilateur avec les trous correspondant dans
le logement du ventilateur.
2. Pousser le capot de refoulement de ventilation sur le boîtier du ventilateur.
3. Suivre les procédures suivantes :
a. Consulter Installation du couvercle de la source de courant à la page 184.
b. Rebrancher l’alimentation électrique et en gaz.
Numéro de kit Description
228910 Kit : Capot de refoulement du ventilateur pour Powermax105/125
Capot de refoulement
du ventilateur
