212 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant

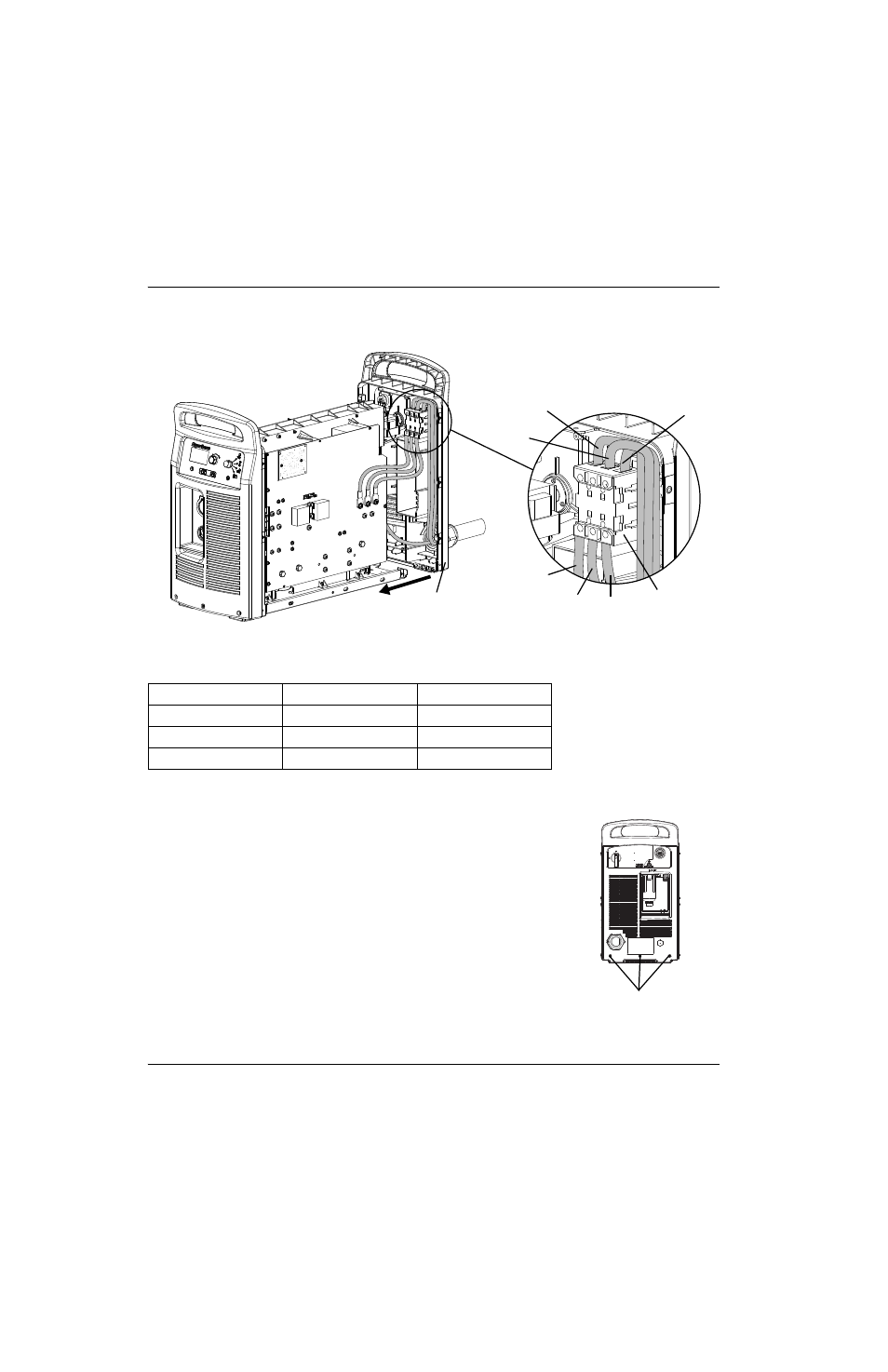

Figure 70
Tableau 14 – Connections du cordon d’alimentation
5. Insérer les fils rouge et noir dans la partie supérieure de l’interrupteur
auxiliaire et serrer les vis de pression à un couple de 11,5 kg cm.
Le fil rouge se connecte à la borne « 13 » alors que le fil noir
se connecte à la borne « 14 ».
6. Insérer les trois fils d’alimentation dans la partie inférieure de
l’interrupteur d’alimentation comme indiqué dans Figure 70 et dans
Tableau 14. Serrer les vis de pression T1-T2-T3 à un couple
de 23 kg cm.
7. Insérer les trois fils d’alimentation dans la partie supérieure de
l’interrupteur d’alimentation comme indiqué dans Figure 70 et dans
Tableau 14. Serrer les vis de pression L1-L2-L3 à un couple
de 23 kg cm.
Câble CSA CE
L1 Noir Marron
L2 Blanc Noir
L3 Rouge Gris
* Les couleurs des fils peuvent varier dans des cordons ne provenant pas d’Hypertherm.
L1
L2
L3
T1
T2
T3
Interrupteur
d’alimentation Panneau arrière
Vis de montage du panneau arrière
