9 – Remplacement des composants de la source de courant
Remplacement du filtre à gaz
Retrait du filtre à gaz
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait du support du panneau d’extrémité à la page 186.
d. Consulter Retrait de la cartouche filtrante à gaz à la page 179.
2. Déconnecter les deux bornes de fils sur le dessus du pressostat.
3. Retirer la vis qui retient les deux fils de terre au boîtier du filtre à gaz.
4. Pousser la bague en plastique sur le raccord instantané. Tirer délicatement le haut du panneau arrière de la source
de courant jusqu’à ce que le tuyau de gaz se retire du raccord instantané.

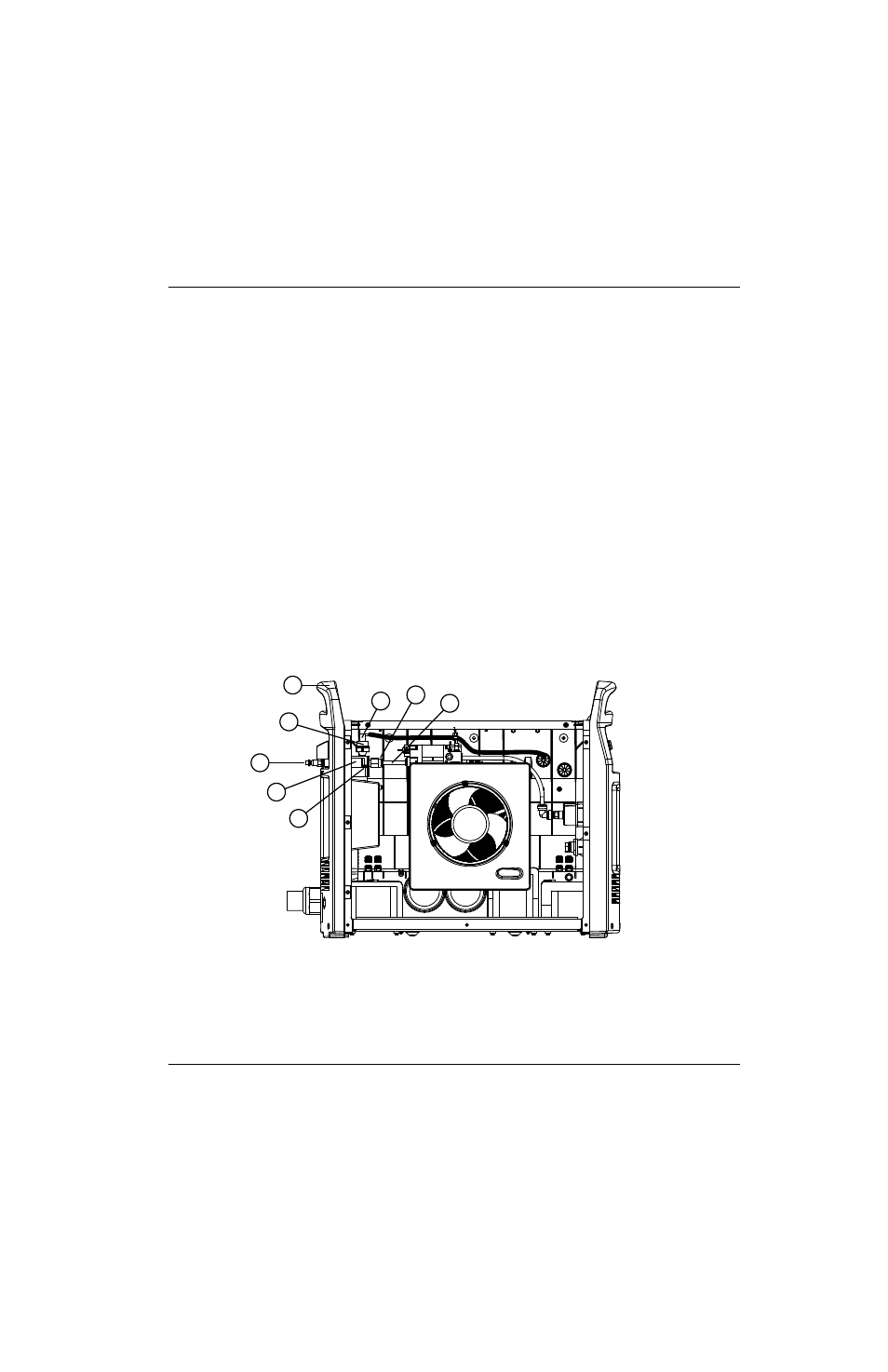

Figure 82
Numéro de kit Description
228685 Kit : Cartouche filtrante à gaz pour Powermax65/85/105/125
1
2
3
4
5
6
7
8
1 Panneau arrière
2 Pressostat
3 Raccord du tuyau de gaz
4 Boîtier du filtre à gaz
5 Vis du fil de terre
6 Tuyau de gaz
7 Raccord instantané
8 Bornes de fil
