9 – Remplacement des composants de la source de courant
14. Connecter les deux fils aux bornes du fil du pressostat (fil bleu le plus près du panneau central).
15. Fixer le connecteur de l’interface CNC au panneau arrière en serrant les deux vis de montage à 11,5 kg cm.
16. Fixer les deux fils de terre au boîtier du filtre à gaz en serrant la vis du fil de terre à 11,5 kg cm.
17. Réinstaller le cordon d’alimentation. Consulter Installation du cordon d’alimentation et du serre-câble à la page 206.
18. Si besoin, fixer le panneau arrière à la source de courant en serrant les trois vis de montage situées en bas
du panneau à un couple de 23 kg cm.

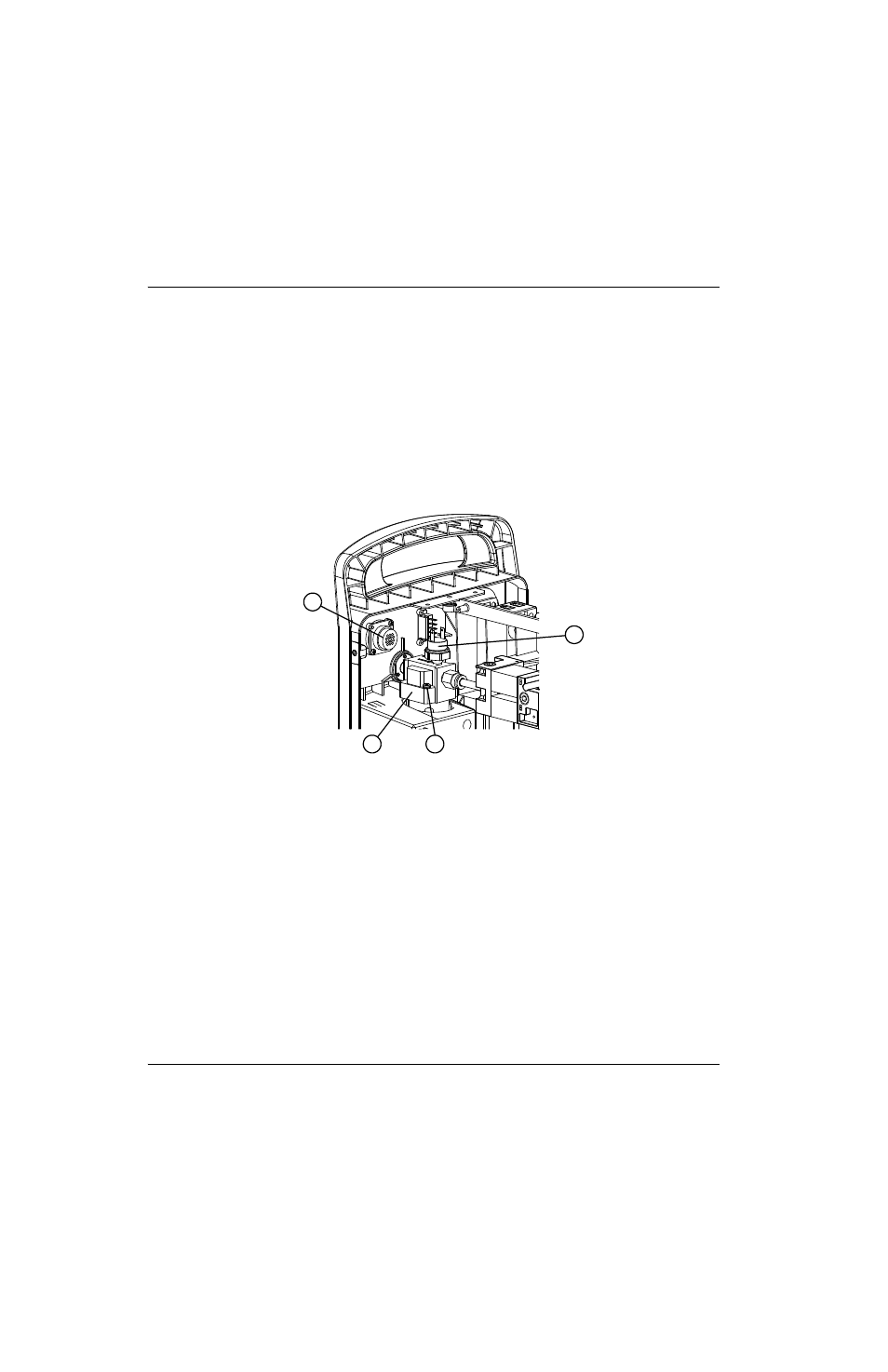

Figure 117
19. Suivre les procédures suivantes :
a. Consulter Connecter le tuyau d’alimentation en gaz à la page 201.
b. Consulter Installation du support du panneau d’extrémité à la page 187.
c. Consulter Installation de la barrière de composant à la page 185.
d. Consulter Installation du couvercle de la source de courant à la page 184.
e. Rebrancher l’alimentation électrique et en gaz.
1
2 3
4
1 Connecteur d’interface CNC
2 Cartouche filtrante de gaz
3 Vis du fil de terre
4 Pressostat
