316 Powermax125 Manuel de service 808072
11 – Pièces

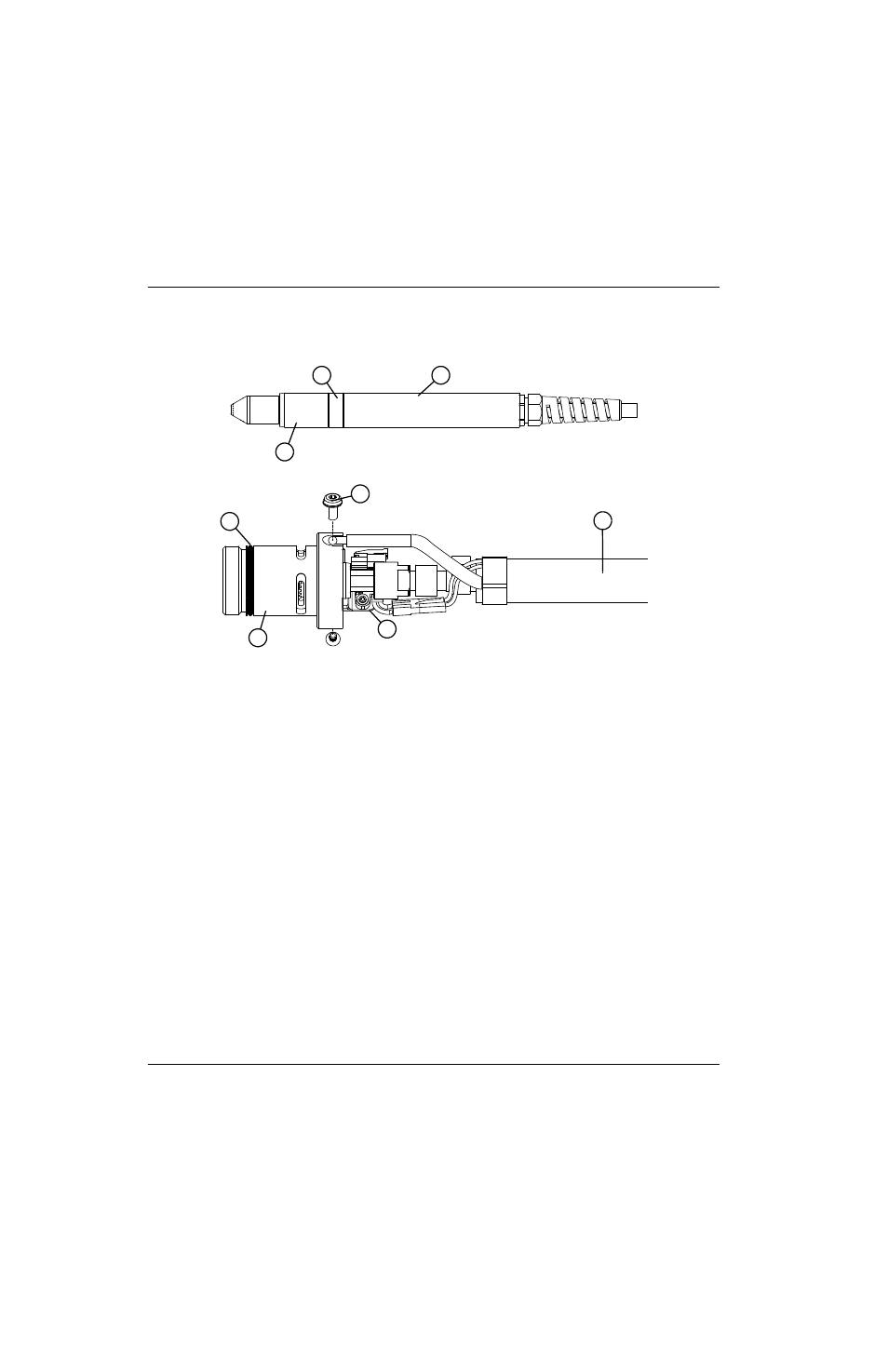

Pièces de rechange pour torche machine pleine longueur
Duramax Hyamp 180°
Il est possible de remplacer des composants sur une base individuelle ou l’ensemble complet de torche machine et de
faisceau. Les numéros de référence commençant par 059 indiquent des ensembles complets de torche et de faisceau.
N° de référence Description
059519* Ensemble de torche machine pleine longueur 180° Duramax Hyamp avec faisceau de 4,6 m
059520* Ensemble de torche machine pleine longueur 180° Duramax Hyamp avec faisceau de 7,6 m
059521* Ensemble de torche machine pleine longueur 180° Duramax Hyamp avec faisceau de 10,7 m
059522* Ensemble de torche machine pleine longueur 180° Duramax Hyamp avec faisceau de 15 m
059523* Ensemble de torche machine pleine longueur 180° Duramax Hyamp avec faisceau de 23 m
1 428248 Kit : Coupleur de torche machine Duramax Hyamp 180°
2 428144 Kit : Gaine de positionnement de torche machine pleine longueur Duramax Hyamp 180°
3 428145 Kit : Collier de montage de torche machine Duramax Hyamp 180°
4 428253 Kit : Joint torique de rechange pour Duramax Hyamp (5)
5 075696 Vis de borne du fil pilote
6 228720 Kit : Contacteur du capteur de buse de rechange pour torche machine
Duramax/Hyamp/MRT 180°
7 428147 Kit : Corps principal de torche machine de rechange pour Duramax Hyamp 180°
8 428149 Kit : Faisceau de rechange de 4,6 m pour torche machine Duramax Hyamp 180°
8 428150 Kit : Faisceau de rechange de 7,6 m pour torche machine Duramax Hyamp 180°
1
3
2
7
6
4
5
8
