9 – Remplacement des composants de la source de courant
9. Attacher le connecteur de bague du fil de terre vert et jaune à la borne filetée située entre le passe-fil central et
le passe-fil gauche. (Consulter
Figure 56.) Serrer le boulon fourni sur la borne filetée à un couple de 17,3 kg cm.
10. Pousser le connecteur du câble de terre dans le passe-fil central.

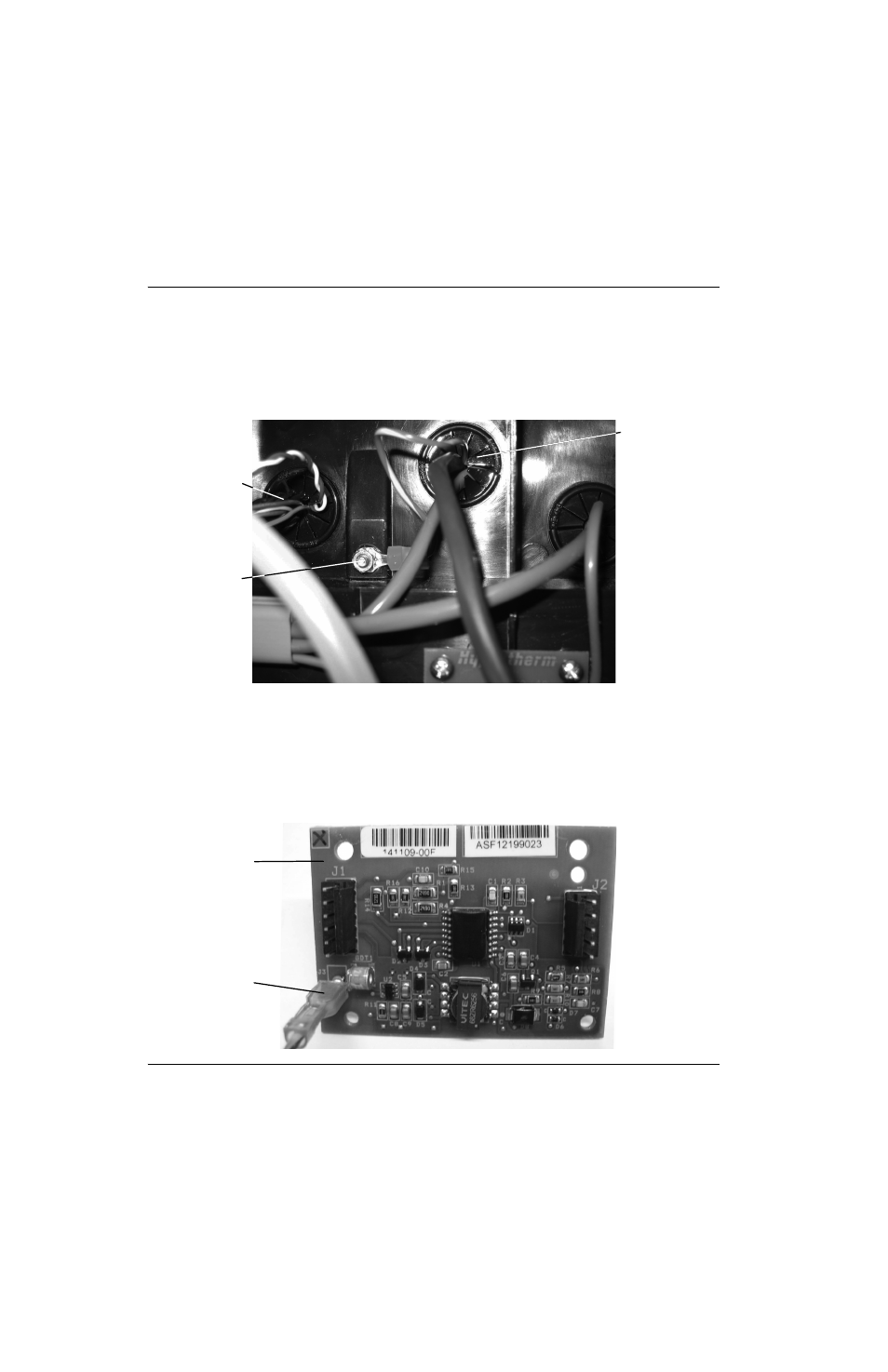

Figure 56
11. A partir du côté du circuit imprimé d’alimentation de la source de courant, fixer solidement le circuit RS-485 aux tiges
de montage en plastique situées sur le panneau central directement derrière le circuit imprimé du processeur de
signal numérique. Serrer les deux vis fournies à un couple de 11,5 kg cm. Consulter
12. Attacher le connecteur du fil de terre au connecteur inférieur gauche sur le circuit RS-485.
Figure 57
Passe-fil gauche
Fil de terre
Passe-fil central
Circuit imprimé
RS-485
Connecteur du câble
de terre
