306 Powermax125 Manuel de service 808072
11 – Pièces

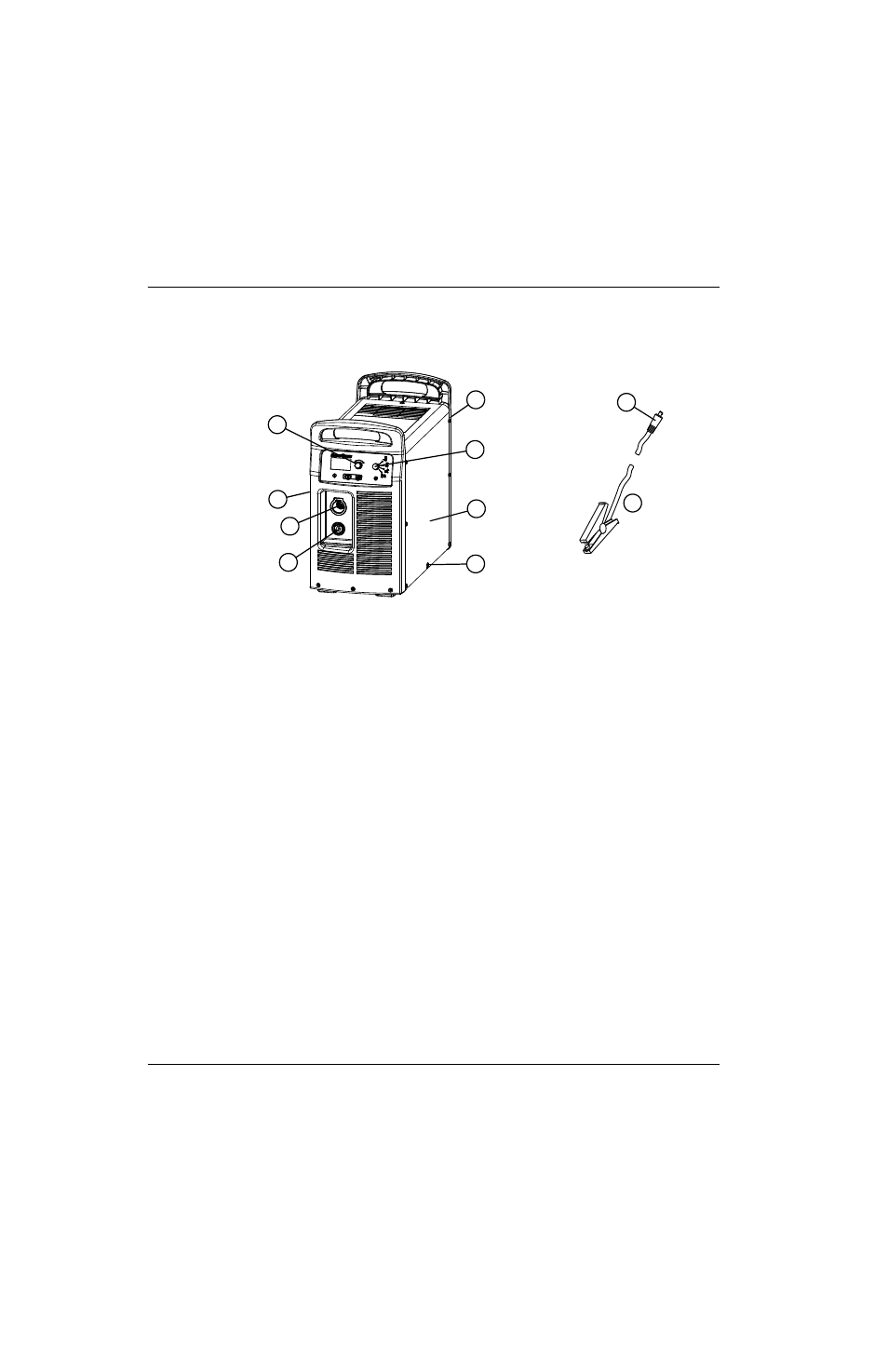

Pièces de la source de courant
Extérieur, avant
N° de référence Description
1 428143 Kit : Bouton de réglage
2 228866 Kit : Panneau avant du Powermax105/125
3 428141 Kit : Vis du couvercle du Powermax105/125
4 428115 Kit : Couvercle de source de courant du Powermax125 CSA avec étiquettes
4 428116 Kit : Couvercle de source de courant du Powermax125 CE avec étiquettes
4 428247 Kit : Couvercle de source de courant du Powermax125 CCC avec étiquettes
5 428142 Kit : Bouton mode de fonctionnement
6 428110 Kit : Panneau arrière du Powermax125 480 V CSA
6 428112 Kit : Panneau arrière du Powermax125 600 V CSA
6 428111 Kit : Panneau arrière du Powermax125 400 V CE
6 428113 Kit : Panneau arrière du Powermax125 380 V CCC
7 Câble de retour (Consulter Accessoires à la page 320.)
8 228912 Kit : Prise du câble de retour du Powermax105/125 (côté de la source de courant)
9 428120 Kit : Prise à raccord rapide de rechange du Powermax125 (côté de la source
de courant)
10 228891 Kit : Connecteur de rechange du câble de retour pour Powermax105/125 (côté câble)
1
2
3
4
5
6
7
8
9
10
