244 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
7. Débrancher le fil de l’électrode et les deux fils de l’inducteur de sortie en retirant le boulon en laiton qui sécurise
la cosse ronde à la prise à raccord rapide.
 Le fil de l’électrode et les deux fils de l’inducteur de sortie sont pris dans le même connecteur de fil.
8. Retirer la rondelle en plastique.
9. Retirer le raccord argenté en le poussant à travers la partie avant du boîtier de la prise à raccord rapide.
10. Retirer la prise à raccord rapide en retirant les quatre vis de montage qui sécurisent la prise à raccord rapide
au panneau avant.

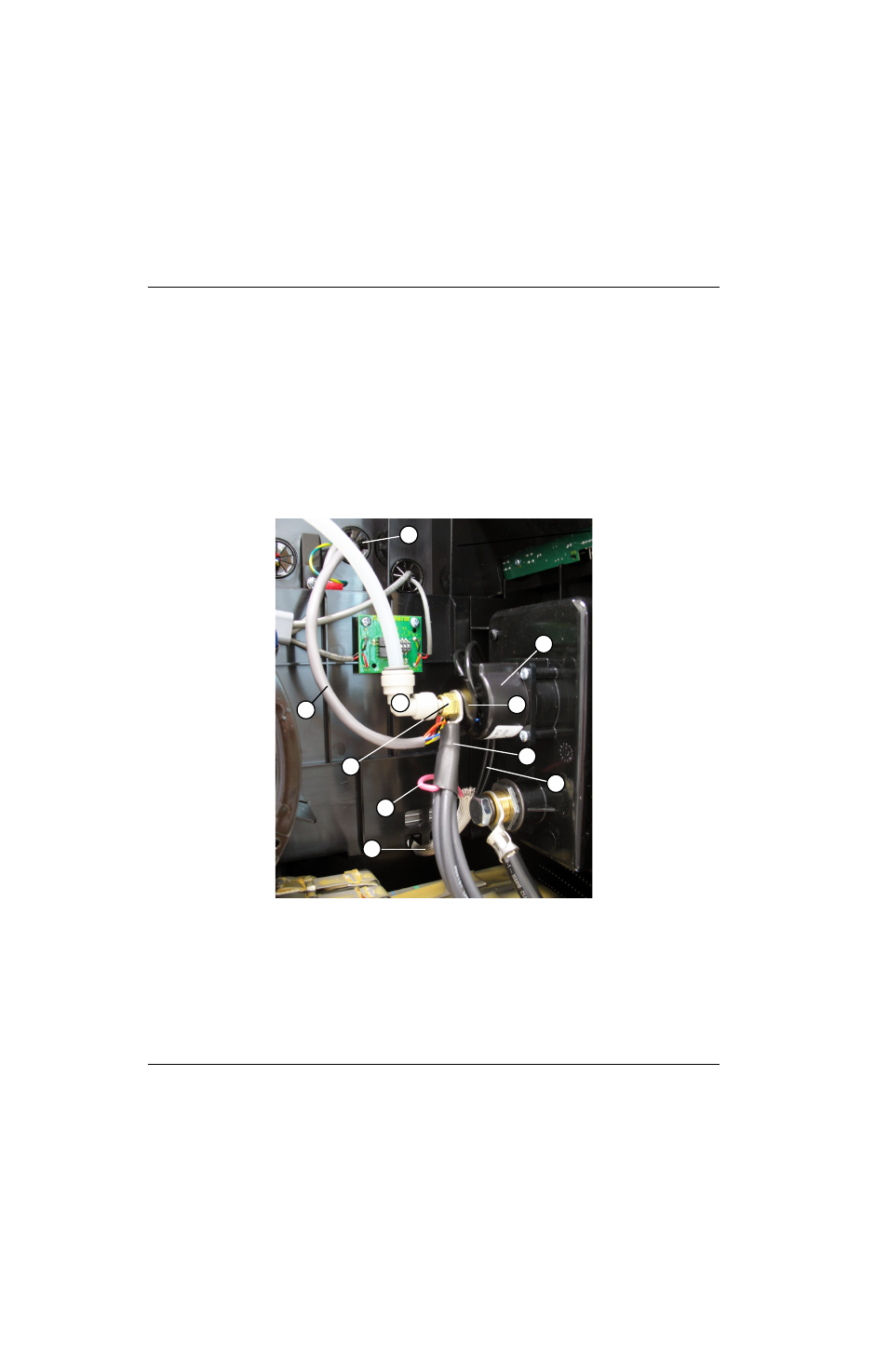

Figure 90
1
2
4
5
6
7
8
9
10
3
1 Câble d’interface de la torche
2 Raccord instantané à 90°
3 Écrou en laiton
4 Fil de l’électrode (rouge)
5 Gaine de recouvrement
6 Fils de la buse (2)
7 Fils de l’inducteur de sortie (3)
8 Rondelle en plastique
9 Prise à raccord rapide
10 Passe-fil central
