9 – Remplacement des composants de la source de courant
Remise en place du couvercle de la source de courant
Dépose du couvercle de la source de courant
1. Couper l’alimentation en électricité et en gaz. (Consulter Couper l’alimentation en électricité et en gaz à la
page 178.)
2. Retirer les seize vis de chaque côté et sur le dessus du couvercle de la source de courant.
3. Retirer le couvercle de la source de courant en le levant.

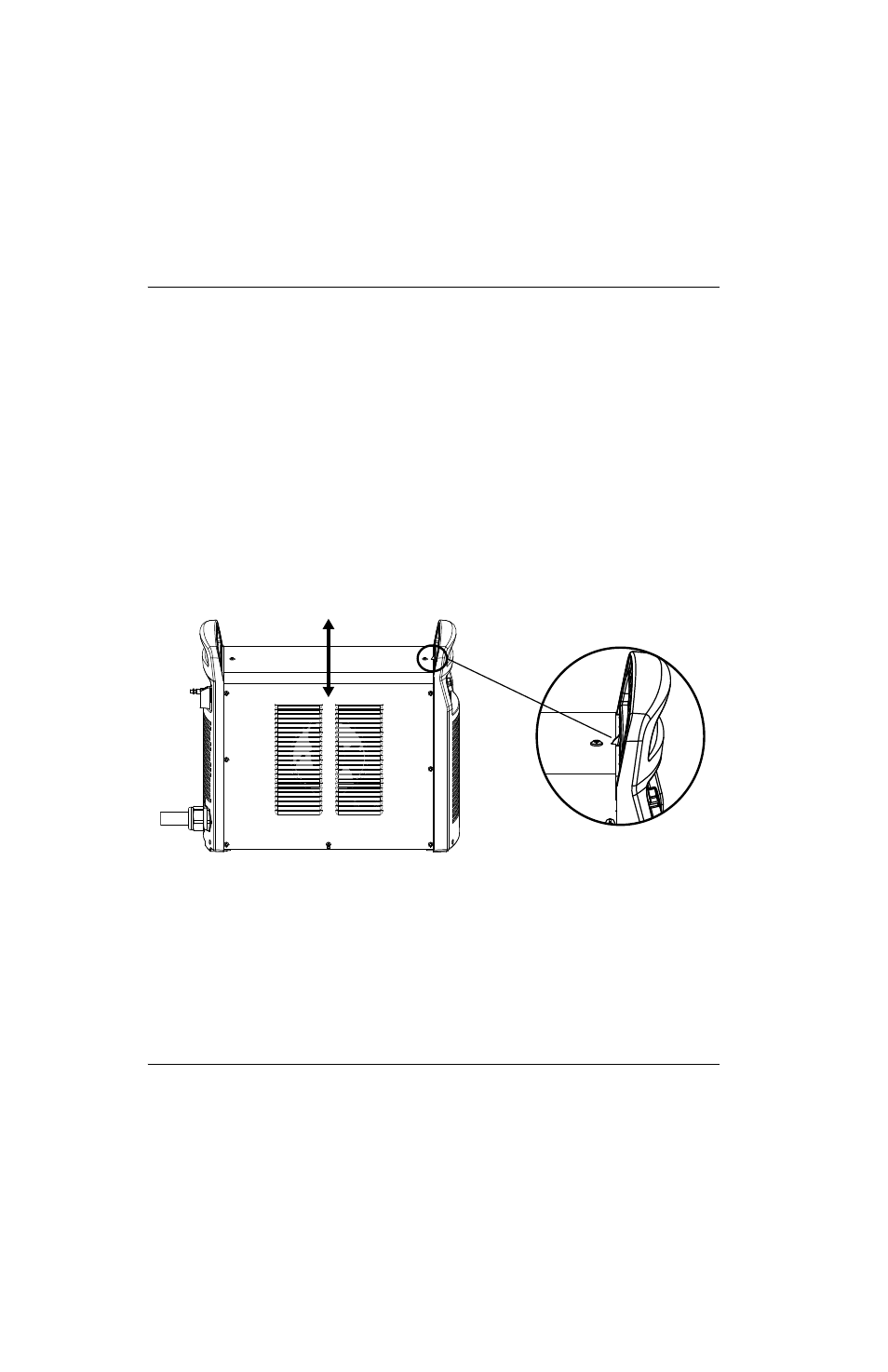

Figure 39
Installation du couvercle de la source de courant
1. Installer le couvercle sur la source de courant en alignant la rainure du haut du couvercle avec la languette en
plastique du panneau avant. La rainure et la languette permettent un bon positionnement de l’orifice du côté
du couvercle sur le ventilateur. (Consulter
Figure 39.)
2. Serrer les seize vis de chaque côté et sur le dessus du couvercle à 23 kg cm.
3. Rebrancher l’alimentation électrique et en gaz.
Numéro de kit Description
428115 Kit : Couvercle de source de courant du Powermax125 CSA avec étiquettes
428116 Kit : Couvercle de source de courant du Powermax125 CE avec étiquettes
428247 Kit : Couvercle de source de courant du Powermax125 CCC avec étiquettes
Languette en plastique
