10 – Remplacement des composants de la torche
10. Monter les vis de la poignée sans les serrer.
11. S’assurer que la gâchette est placée dans les trous du pivot en tirant dessus à plusieurs reprises.
12. Serrer les vis de la poignée à un couple de 15,0 kg cm.
13. Installer les consommables.
14. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
Remplacement de l’ensemble de la gâchette
1. Couper l’alimentation (OFF) (O), débrancher l’alimentation en gaz et débrancher la torche.
2. Retirer les consommables de la torche.
3. Placer la torche sur une surface plane avec la poignée gauche vers le haut.
4. Déposer les vis de la poignée de gauche. Mettre les vis de côté..
5. En faisant attention de ne pas laisser le ressort de la gâchette sauter de la poignée, soulever le côté gauche
de la poignée de la torche.

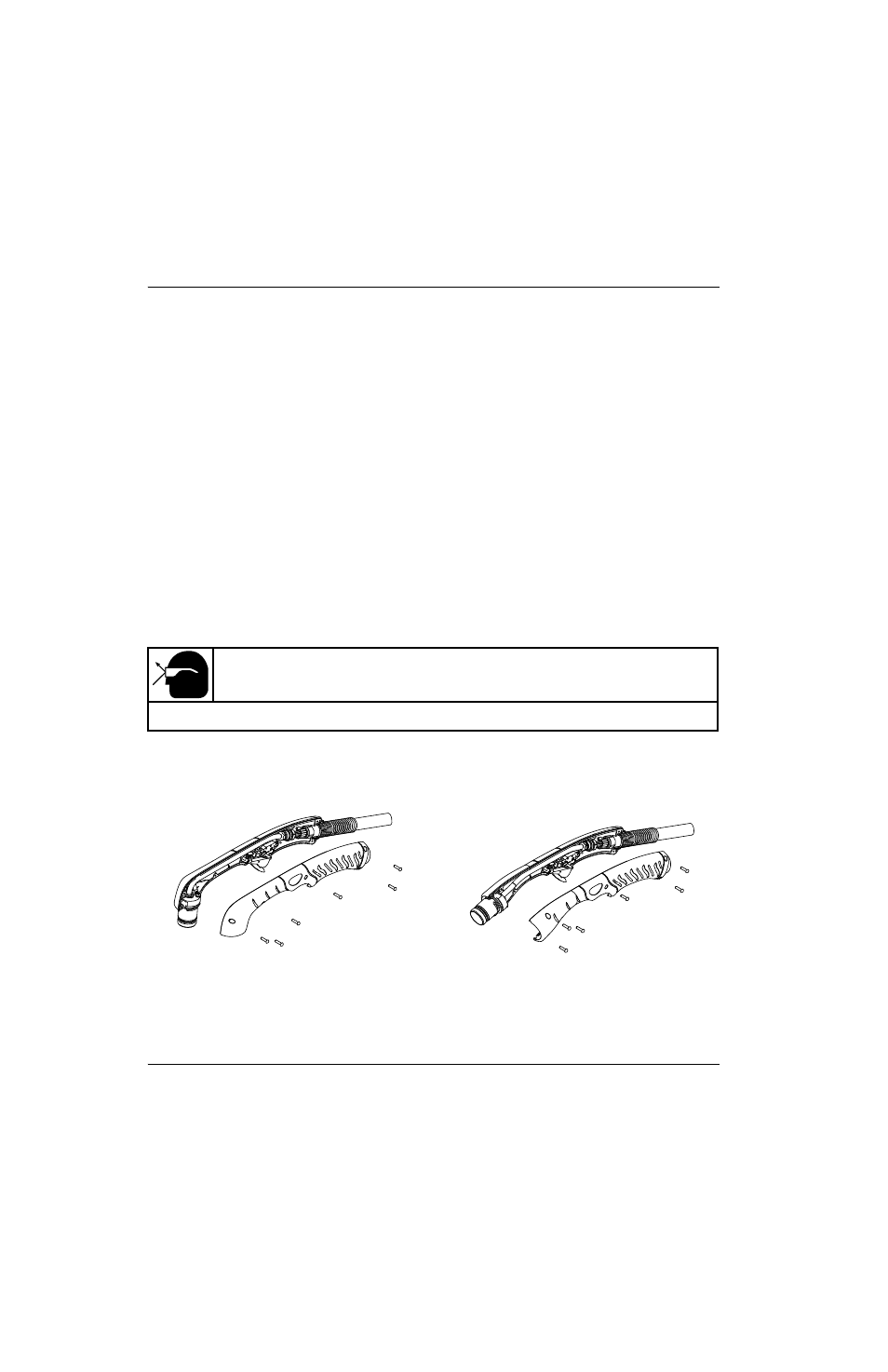

Figure 129
 Pour la torche manuelle 15°, soulever avec précaution le côté droit de la poignée. Insérer
la lame d’un tournevis entre les poignées sur le côté gauche. Tourner doucement le
tournevis pour déloger la poignée. (Consulter
Figure 130.)
Kit Description
428156 Kit : Gâchette avec ressort de rechange pour torche manuelle Duramax Hyamp
ATTENTION !
Porter une protection pour les yeux, le ressort de la gâchette peut sauter de la poignée.
