Powermax125 Manuel de service 808072 311
11 – Pièces

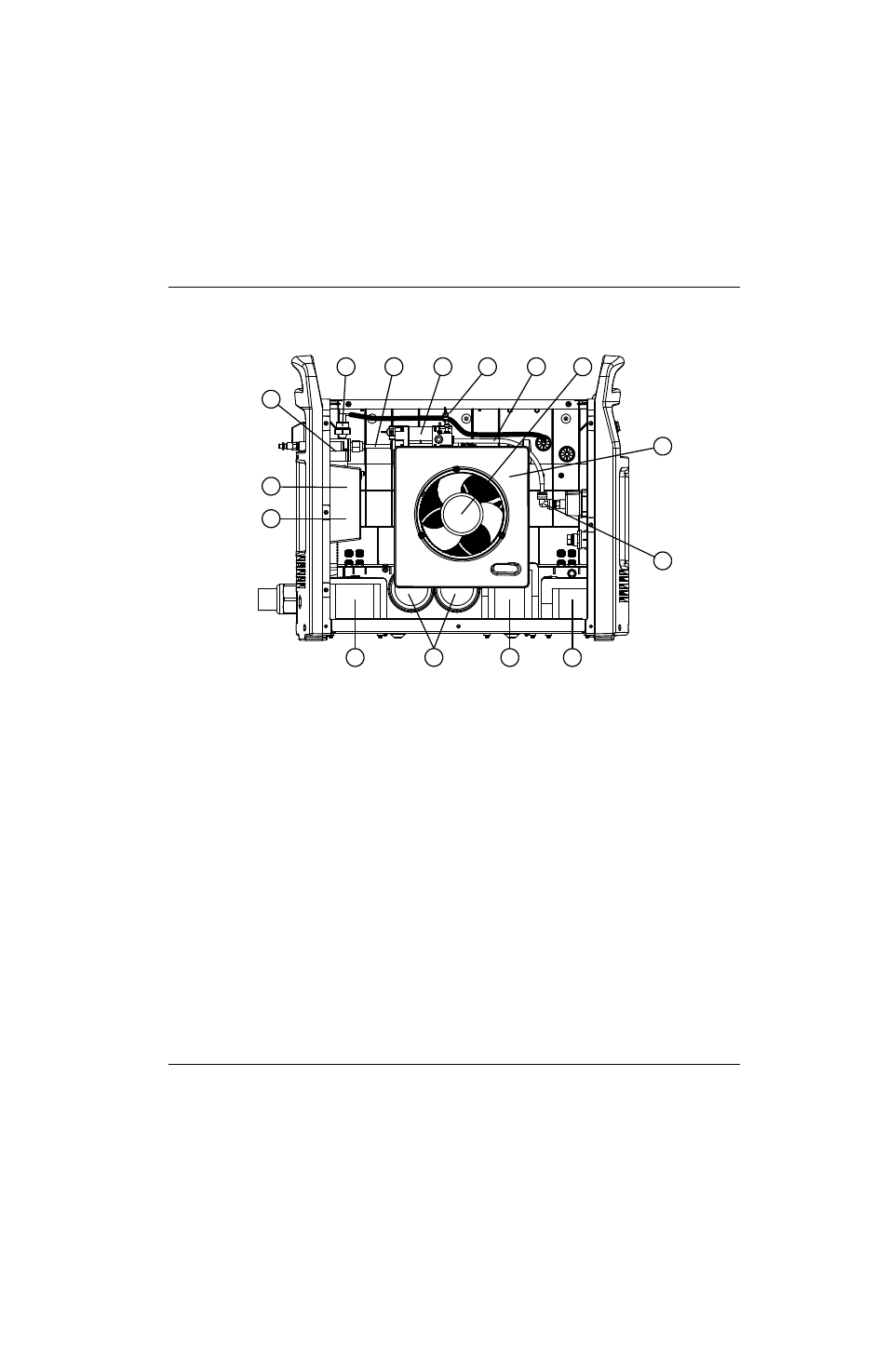

Intérieur, côté ventilateur
N° de référence Description
1 228685 Kit : Cartouche filtrante à gaz pour Powermax65/85/105/125
2 428015 Kit : Cuve/protection du filtre à gaz AF30
3 228695 Kit : Cartouche filtrante à gaz pour Powermax65/85/105/125
(à l’intérieur de la cuve de filtre)
4 228910 Kit : Capot de refoulement du ventilateur pour Powermax105/125
5 228881 Kit : Ensemble du ventilateur pour Powermax105/125
6 228689 Kit : Capteur de pression pour Powermax65/85/105/125
7 228882 Kit : Détendeur/électrovanne pour Powermax105/125
8 228688 Kit : Pressostat pour Powermax65/85/105/125
9 428129 Kit : Transformateur pour Powermax125 480 V CSA
9 428130 Kit : Transformateur pour Powermax125 600 V CSA
9 428128 Kit : Transformateur pour Powermax125 400 V CE/380 V CCC
10 228888 Kit : Condensateur de masse pour Powermax105 CSA, 230 – 400 V CE;
Condensateur de masse pour Powermax125 600 V CSA
10 428136 Kit : Condensateur de masse pour Powermax125 480 V CSA
1
3
2
4
5 6 7 8
9 10
11 11
12
13 14
