Powermax125 Manuel de service 808072 269
9 – Remplacement des composants de la source de courant

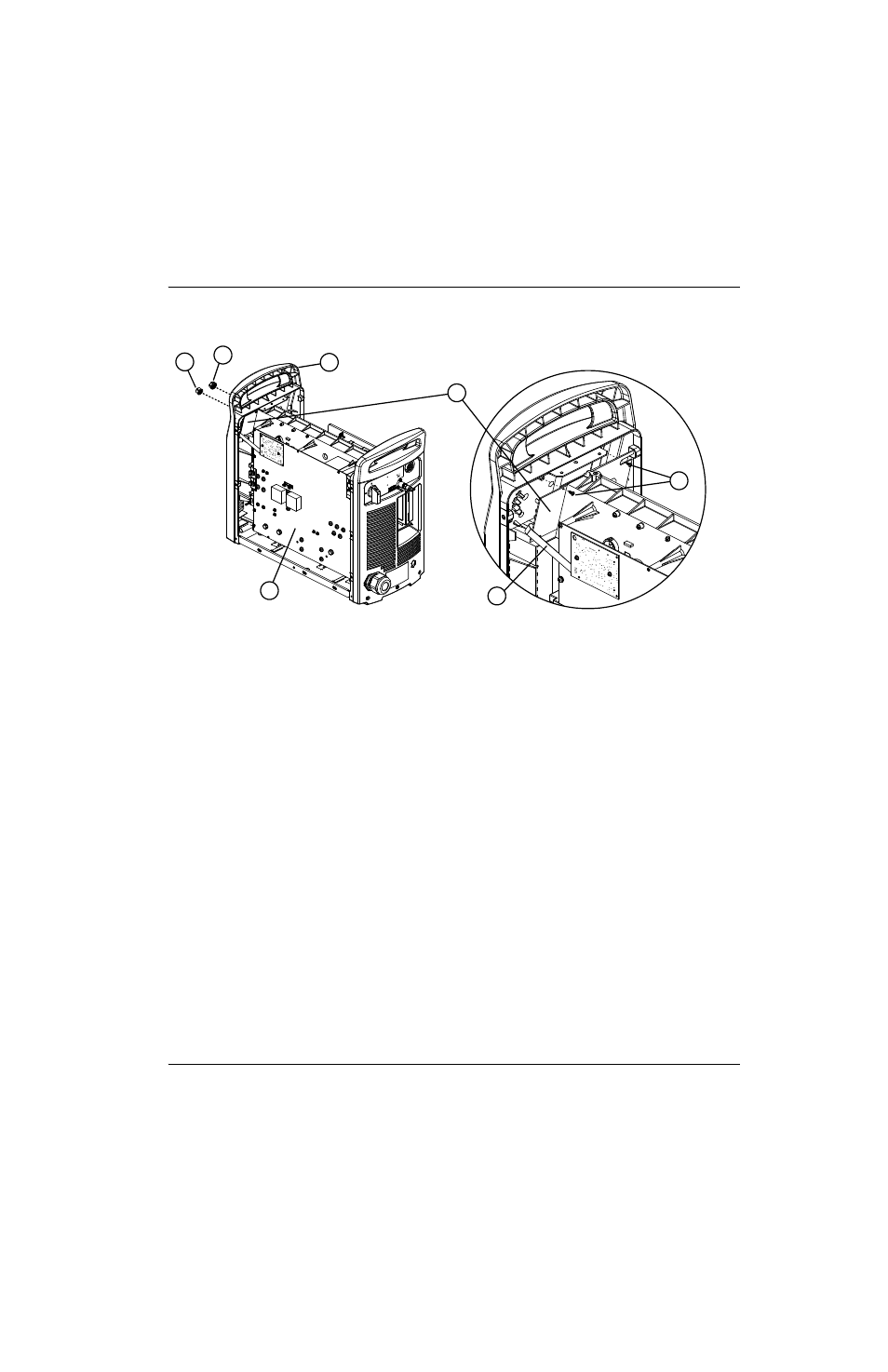

Figure 110
11. Suivre les procédures suivantes :
a. Consulter Installation du capot de refoulement du ventilateur à la page 228.
b. Consulter Installation du support du panneau d’extrémité à la page 187.
c. Consulter Installation de la barrière de composant à la page 185.
d. Consulter Installation du couvercle de la source de courant à la page 184.
e. Rebrancher l’alimentation électrique et en gaz.
Remplacement du panneau arrière
Numéro de kit Description
428110 Kit : Panneau arrière du Powermax125 480 V CSA
428112 Kit : Panneau arrière du Powermax125 600 V CSA
428111 Kit : Panneau arrière du Powermax125 400 V CE
428113 Kit : Panneau arrière du Powermax125 380 V CCC
2
3
4
5
6
7
1
1 Bouton de réglage du courant
2 Bouton mode de fonctionnement
3 Circuit imprimé d’alimentation
4 Câble plat
5 Vis de montage supérieures pour le circuit imprimé
de commande
6 Circuit imprimé de commande
7 Haut du panneau avant
