8 – Dépannage et tests du système
3. Vérifier la résistance des câbles en entrée à la terre pour s’assurer qu’ils sont détectés comme ouverts. Pour toutes
les sources de courant, la résistance entre l’entrée et la terre doit être supérieure à 20 MΩ.
Lorsque l’alimentation est coupée et l’interrupteur marche/arrêt (ON/OFF) (S1) est réglé
sur arrêt (O), tous les circuits devraient indiquer ouverts.
Les valeurs électriques indiquées obéissent à une tolérance de ± 50 %. Toutefois, cette
plage est donnée uniquement à titre de référence. Les valeurs de résistance peuvent
varier fortement en fonction du type de multimètre et de la polarité utilisée pour prendre
les mesures.
4. Vérifier la résistance de sortie pour les valeurs indiquées dans le tableau.

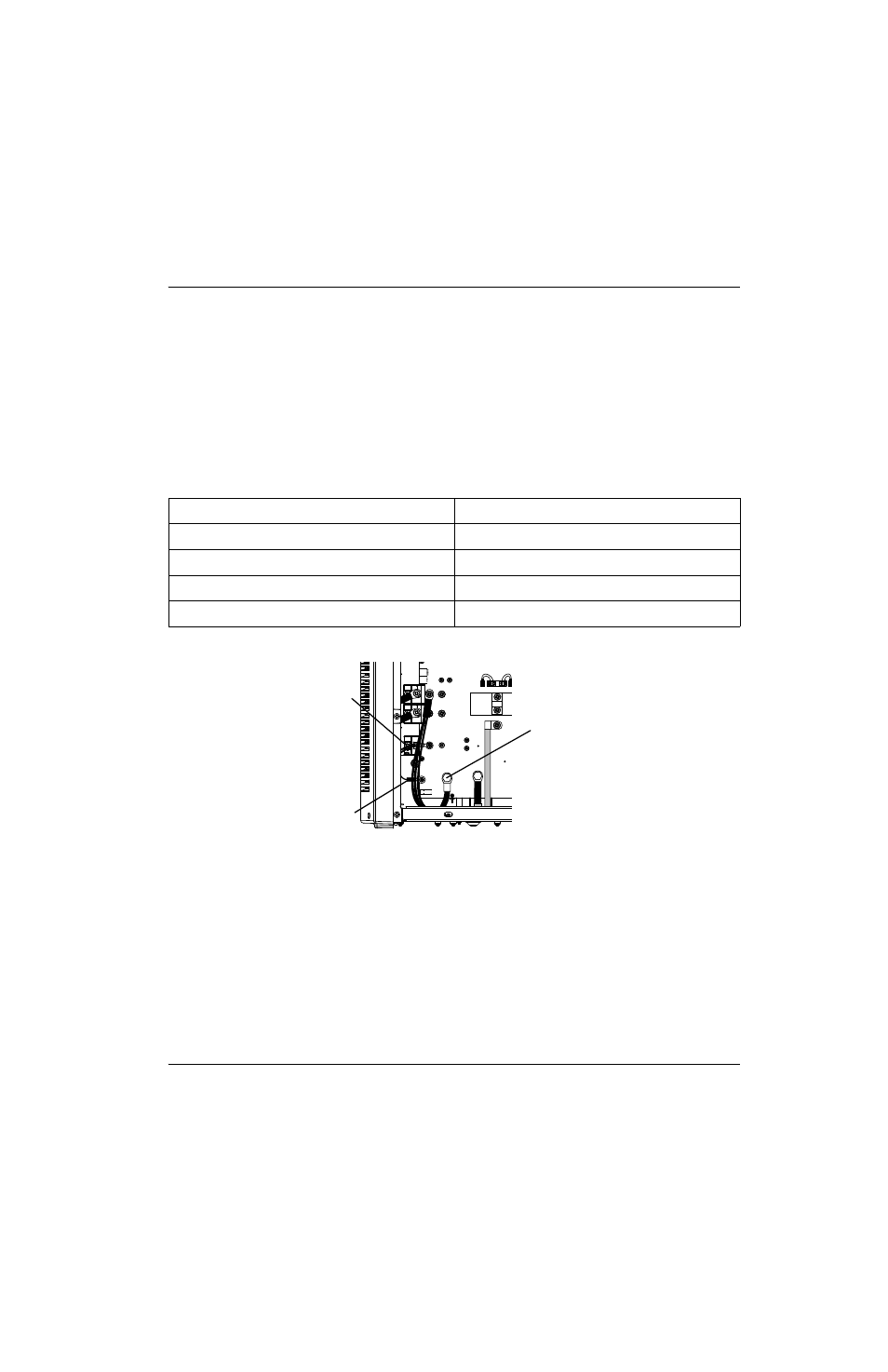

Figure 6
Si aucun problème n’a été mis en évidence lors de l’inspection visuelle ou du contrôle de résistance initiale et que
la source de courant ne fonctionne pas correctement, se reporter au
Guide de dépannage à la page 153.
Le
Guide de dépannage à la page 153 fournit les causes les plus probables et leurs
Schéma du Powermax125 à la page 329 et assimiler
Fonctionnement théorique à la page 117 avant de procéder au dépannage. Avant
d’acheter tout composant de remplacement important, exposer le problème au Service
technique Hypertherm ou au centre de réparation Hypertherm le plus proche.
Mesure de la résistance
Tous les modèles avec la torche retirée
Du câble de retour (J27) à la buse (fils noirs)
230 kΩ
Du câble de retour (J27) à l’électrode (fil rouge)
9 kΩ
De l’électrode (fil rouge) à la buse (fils noirs)
230 kΩ
De la sortie à la terre (pas indiqué)
> 20 MΩ
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J28
C152
C151
TP7
TP9
TP8
W
R
B
Fils noirs (buse)
Fil rouge (J28)
Câble de retour (J27)
