8 – Dépannage et tests du système
Test 3 – Diodes en sortie
 Couper l’alimentation (OFF) et débrancher le cordon d’alimentation.

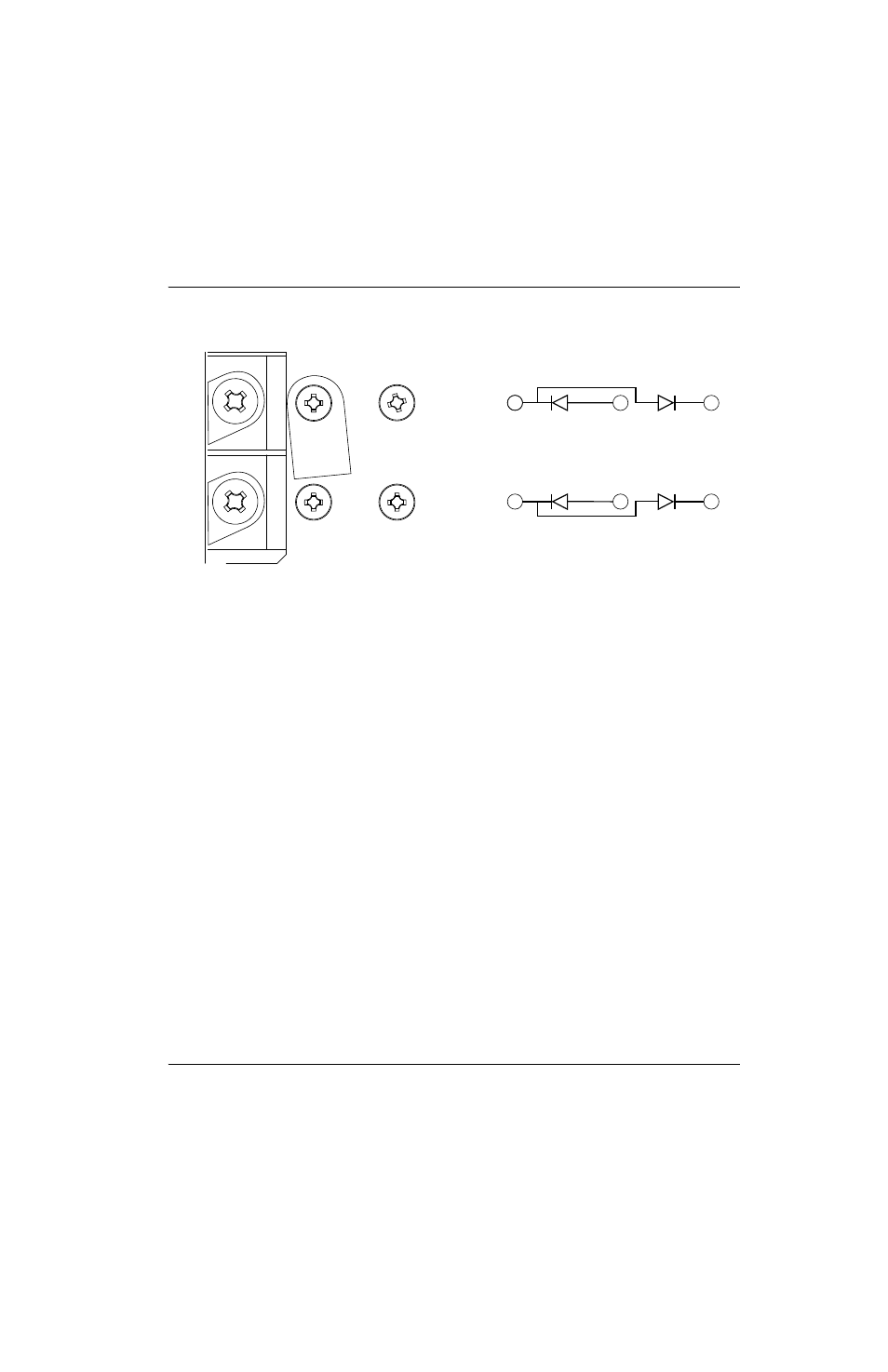

 Vérifier les 4 diodes dans le pont avec un ohmmètre en mode test de diode.
 Pour chaque diode, la valeur doit être « ouverte » (très haute résistance) avec les câbles de jauge dans une direction,
et 0,1 V à 1,0 V avec les câbles de jauge inversés.
 Une diode est court-circuitée si sa valeur est inférieure à 0,1 V. Remplacer les deux ponts.
 Une diode est ouverte si sa valeur est supérieure à 1,0 V dans les deux directions. Remplacer les deux ponts.
 Dans chaque cas, le neutre (noir) doit être sur 3.
 Toujours remplacer les diodes de sortie par deux.
Test 4 – Capteur de température de l’onduleur
Symptôme : Le code de défaillance 0-40 s’affiche à l’écran de l’opérateur.
Couper l’alimentation et permettre au système d’atteindre la température ambiante (au moins 60 minutes après
utilisation).
Si le système possède un verrouillage de la température, le code de défaillance 0-40 ou le code de défaillance 0-99
s’affiche à l’écran de l’opérateur. Afficher l’écran de service et vérifier le champ « F » pour le code de défaillance en cours
(le plus récent). Le code de défaillance 0-40 s’affiche à l’écran de l’opérateur, mais vous devez identifier la variation
spécifique du code de défaillance 0-40 :
 0-40-2 Température insuffisante du module de l’onduleur.
 0-40-3 Température excessive du module de l’onduleur.
Si le code de défaillance 0-99 s’affiche à l’écran de l’opérateur, afficher l’écran de service et vérifier le champ « F » pour :
 2-10-0 Le capteur de température du module de l’onduleur est ouvert.
 2-10-1 Le capteur de température du module de l’onduleur est court-circuité.
