10 – Remplacement des composants de la torche
Figure 124
9. Extraire l’interrupteur de démarrage des deux tiges de montage en utilisant un tournevis à tête plate.
Figure 125
1
2 3
4
5
6

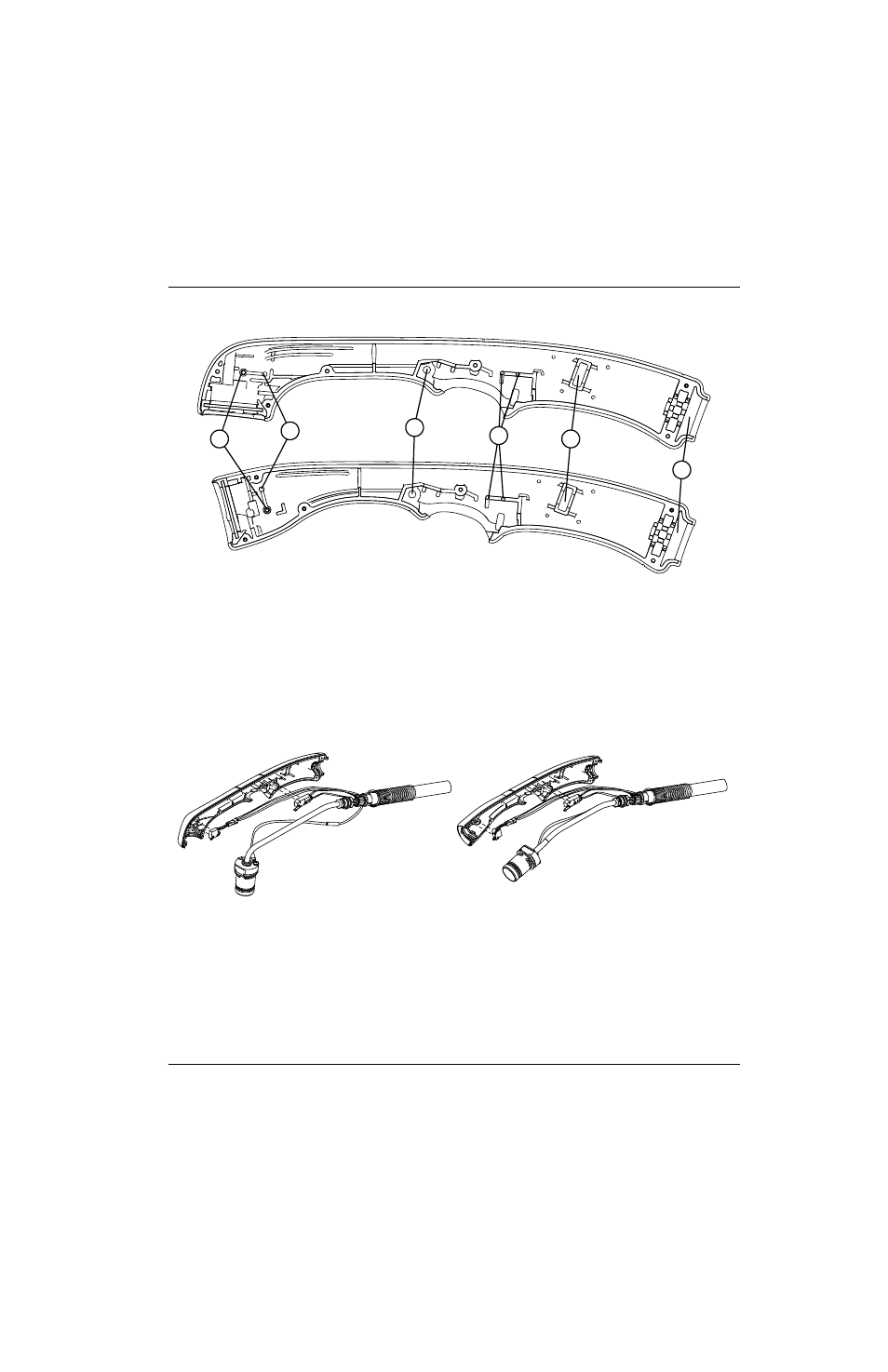

1 Trou pour la tige du contacteur de détection
de la buse
2 Tige de montage du contacteur de détection
de la buse
3 Trou du pivot de la gâchette
4 Tiges de montage de l’interrupteur de démarrage
5 Logement de la bride du collet du tuyau de gaz
6 Encoche du serre-câble
