Powermax125 Manuel de service 808072 209
9 – Remplacement des composants de la source de courant
Remplacement de l’interrupteur d’alimentation
Remplacement de l’interrupteur d’alimentation
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du support du panneau d’extrémité à la page 186.
e. Consulter Débrancher le tuyau d’alimentation en gaz à la page 200.
2. Déposer les trois vis de montage de la partie inférieure du panneau
arrière.
3. Incliner le panneau arrière à environ 4 cm de la source de courant.
4. Vérifier que l’alimentation du système est éteinte (OFF) et débranchée.
Desserrer les vis de pression qui fixent les trois fils d’alimentation
(L1, L2, L3) sur le dessus de l’interrupteur d’alimentation.
(Consulter
Figure 67 à la page 210.)
5. Tirer les fils vers le haut pour les enlever de l’interrupteur d’alimentation.
6. Desserrer les vis de pression qui fixent les deux fils (rouge, noir) à
l’interrupteur auxiliaire situé au-dessus de l’interrupteur d’alimentation
derrière les fils L1-L2-L3.
7. Tirer les fils directement vers le haut pour les enlever de l’interrupteur
auxiliaire.
8. Desserrer les vis de pression qui fixent les trois fils d’alimentation (T1-T2-T3) à la partie inférieure de l’interrupteur
d’alimentation.
9. Tirer les fils directement vers le bas pour les retirer de l’interrupteur d’alimentation.
Numéro de kit Description
228880 Kit : Interrupteur d’alimentation du Powermax105/125 400 V CE/380 V CCC/480 V,
600 V CSA

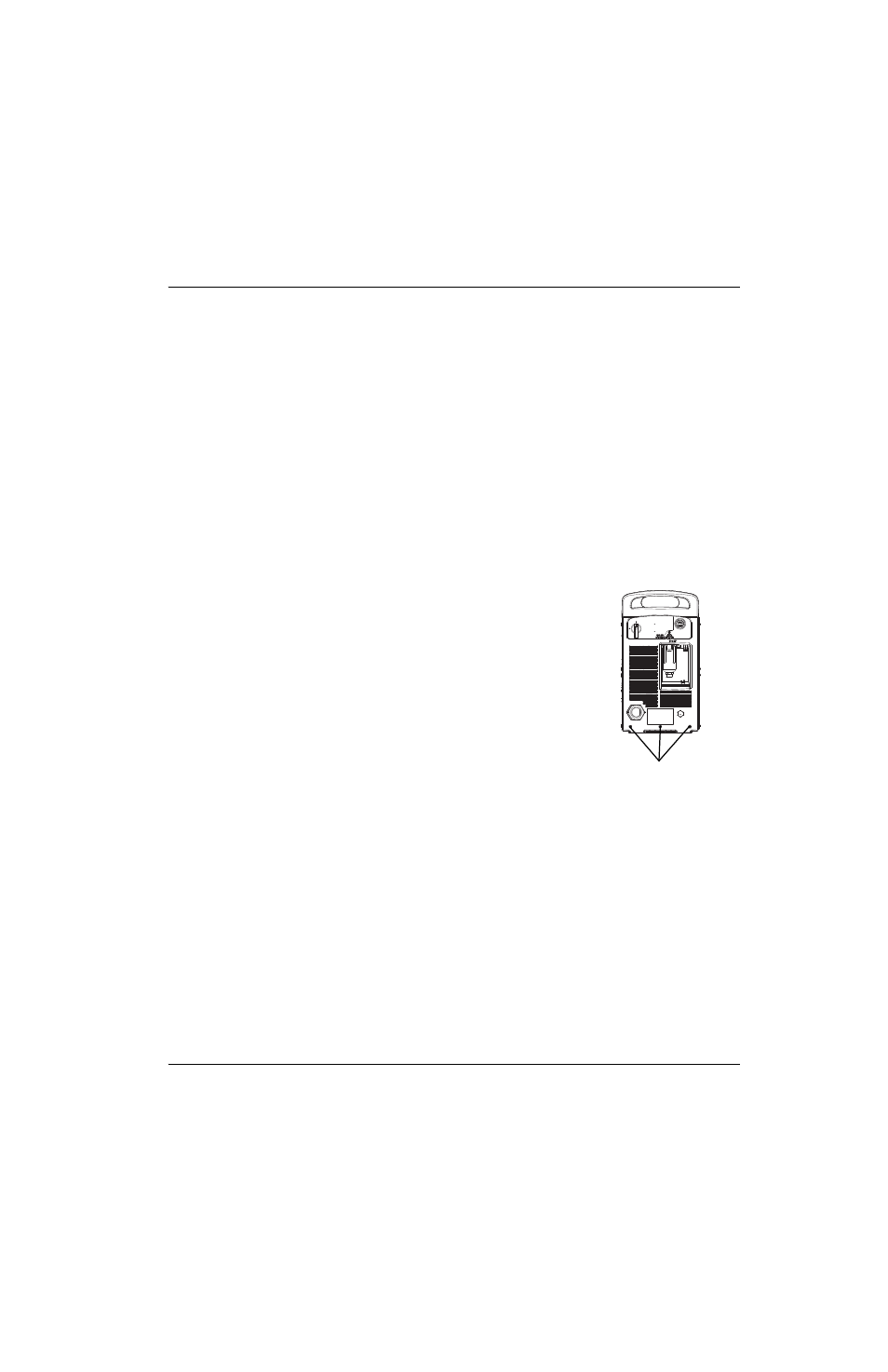

Vis de montage du panneau arrière
