Powermax125 Manuel de service 808072 249
9 – Remplacement des composants de la source de courant
5. Pousser l’extrémité filetée de la nouvelle prise du câble de retour dans l’ouverture du panneau avant avec la rainure
large sur le haut, jusqu’à ce qu’elle soit bien en place. (Consulter Figure 94.)
6. Placer la rondelle de sécurité au-dessus de la prise du câble de retour dans la source de courant.
7. Serrer l’écrou de retenue sur la prise du câble de retour.
8. Fixer le câble de retour à la prise du câble de retour en serrant le boulon.

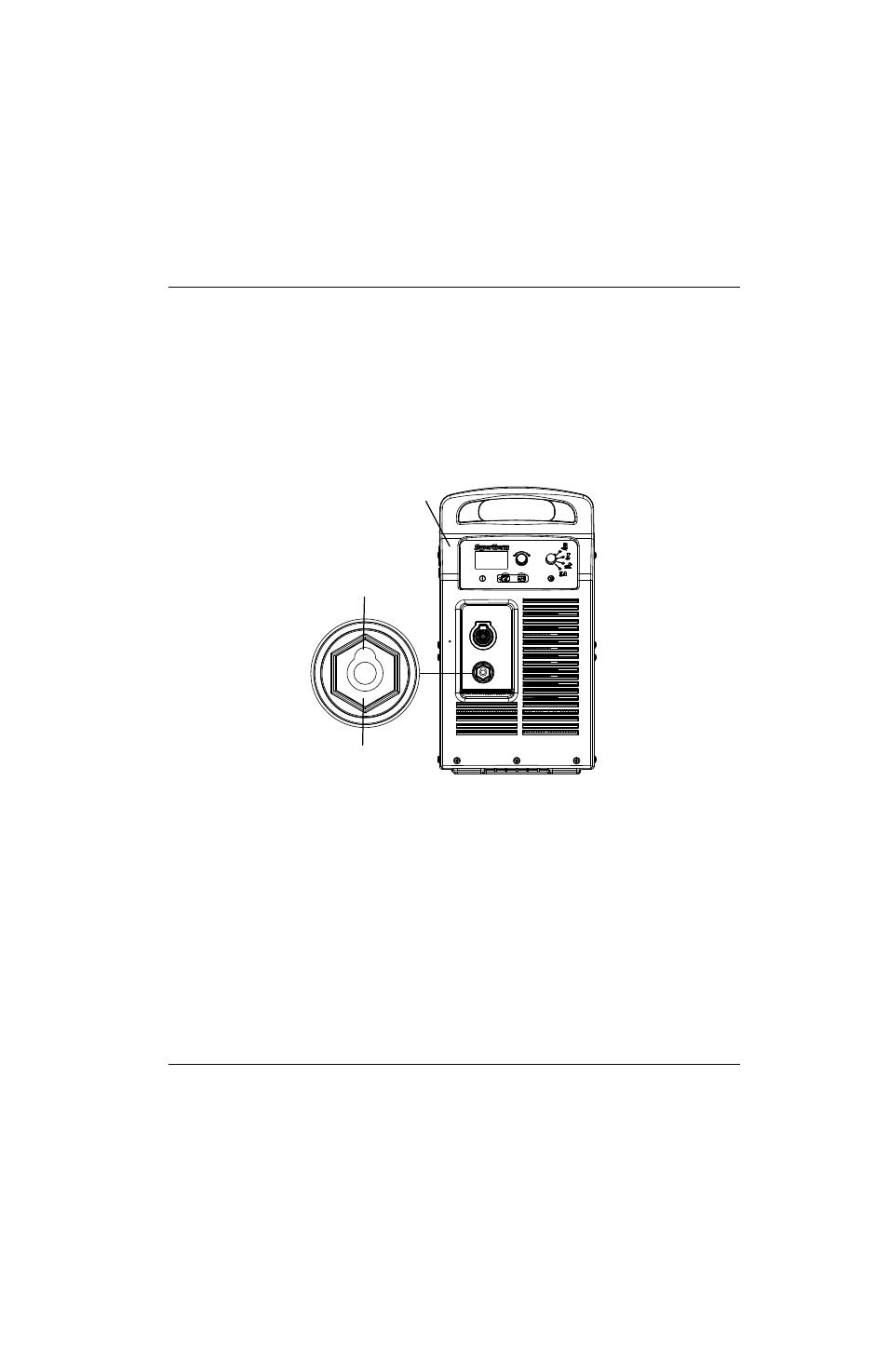

Figure 94
9. Suivre les procédures suivantes :
a. Consulter Installation du capot de refoulement du ventilateur à la page 228.
b. Consulter Installation du couvercle de la source de courant à la page 184.
c. Rebrancher l’alimentation électrique et en gaz.
Panneau avant
Prise du câble de retour
Rainure sur le haut
