8 – Dépannage et tests du système

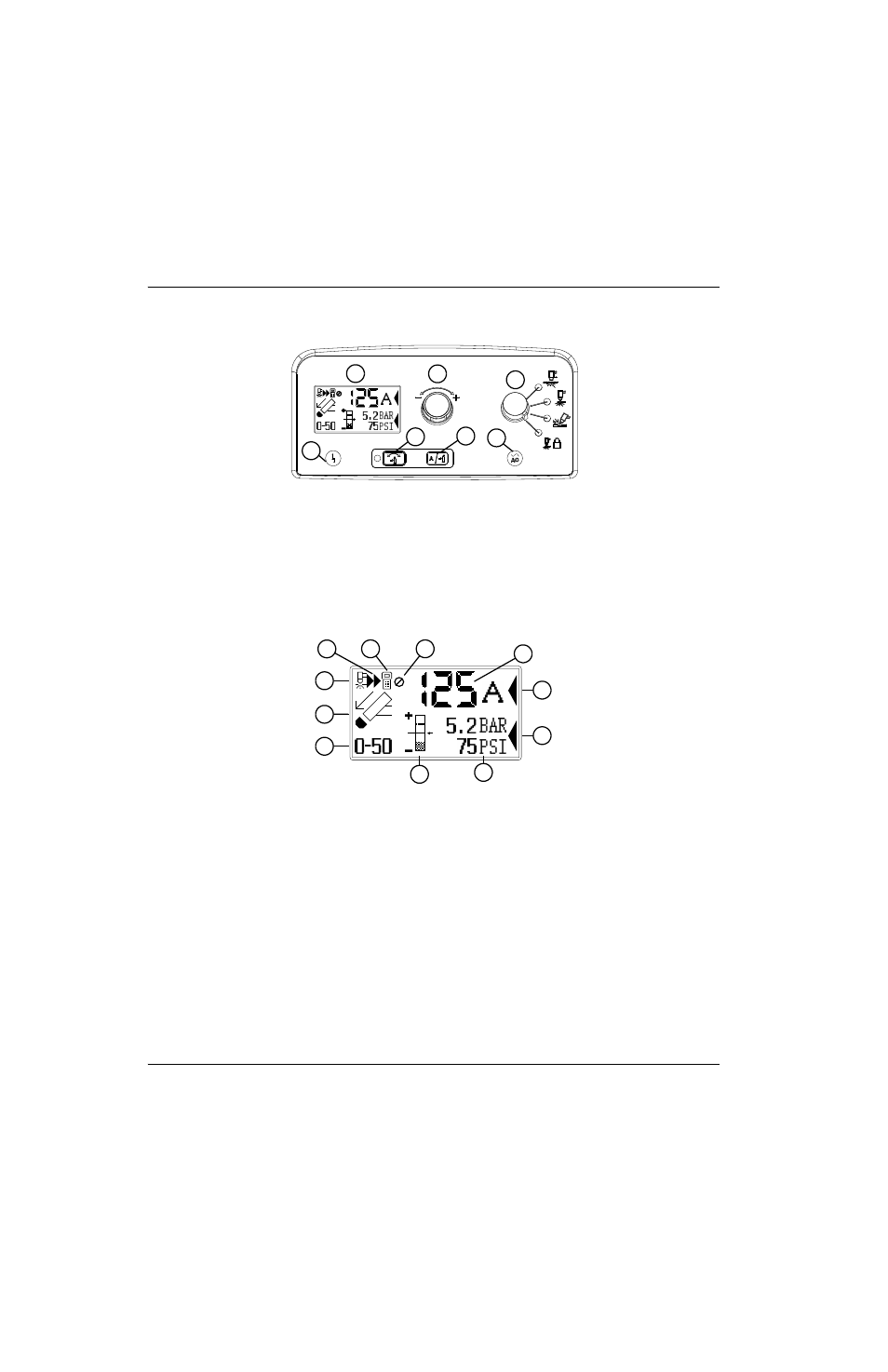

Panneau avant
Écran d’état
1
2
3 4 5
6
7
1 Écran d’état
2 DEL de défaillance (jaune)
3 Sélecteur de réglage de pression
automatique/manuel
4 Sélecteur courant/gaz
5 DEL de mise sous tension (verte)
6 Interrupteur de mode de fonctionnement
7 Bouton de réglage
1
2
3
4
5 6
7
8
9
10 11
1 La torche est en train de couper
2 Torche allumée
3 Icône de défaillance
4 Code de défaillance
5 Réglage visuel de la pression
6 Réglage de pression
7 Curseur de sélection de la pression
8 Curseur de sélection du courant
9 Réglage du courant (intensité)
10 Détection de fin de vie de l’électrode manuellement
désactivée
11 Télécommande connectée
