182 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation de l’ensemble de filtre facultatif
1. Couper l’alimentation en électricité et en gaz. (Consulter Couper l’alimentation en électricité et en gaz à la
page 178.)

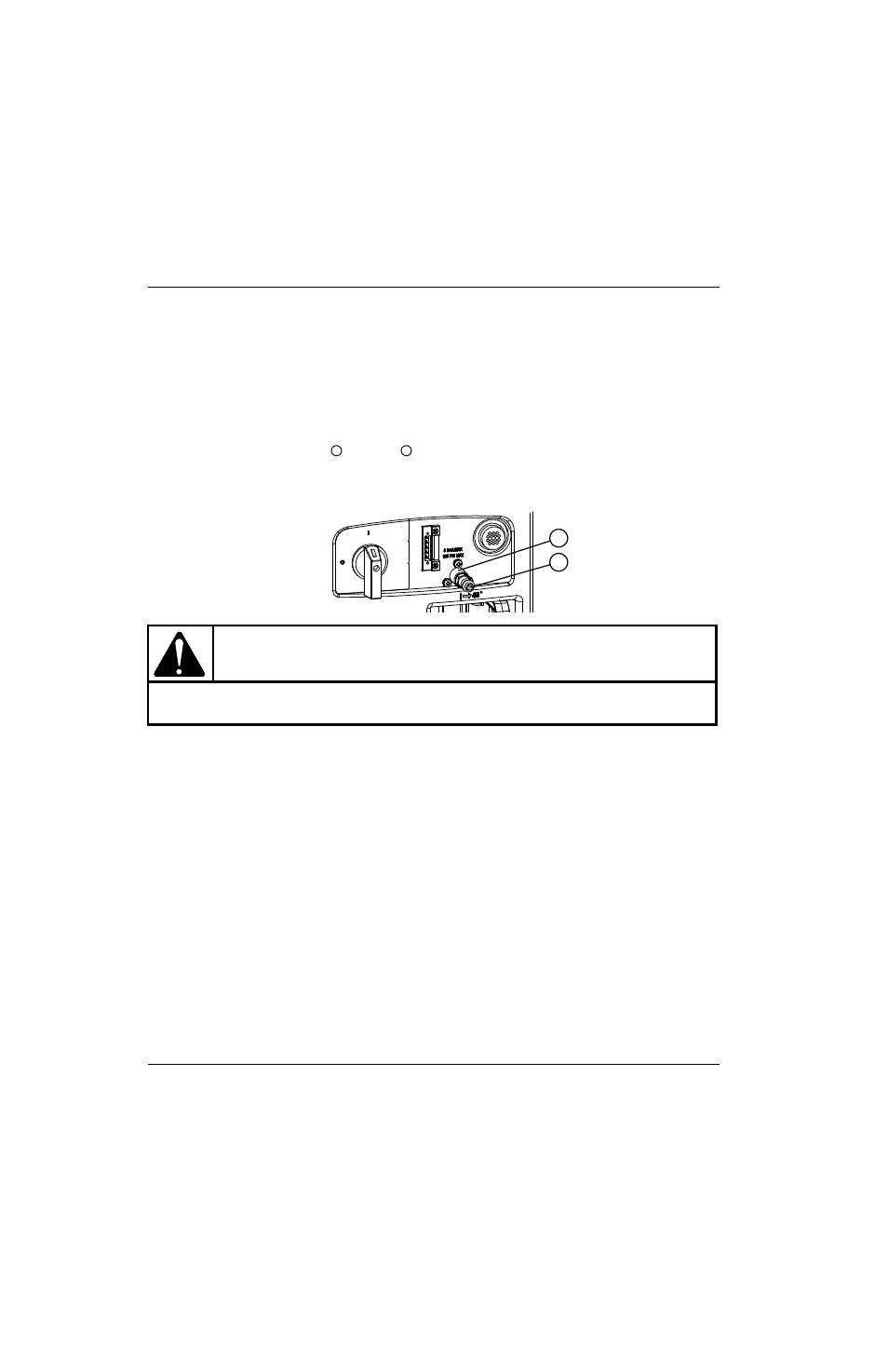

2. Retirer le raccord d’entrée de gaz du support .
Figure 36
3. Appliquer du mastic à filetage au raccord de l’adaptateur et le serrer dans le support. (Consulter Figure 37 à la
page 183.)
4. Appliquer du mastic à filetage sur l’autre côté du raccord de l’adaptateur, et avec la flèche pointant vers la source
de courant, serrer le filtre sur le raccord de l’adaptateur.
5. Appliquer du mastic à filetage sur le raccord d’entrée du gaz et le serrer dans le filtre.
Numéro de kit Description
228890 Kit : Filtre à gaz Eliminizer avec couvercle de protection en métal pour Powermax105/125
ATTENTION !
Ne jamais utiliser de ruban en polytétrafluoroéthylène lors de la préparation du joint. Sur les filets
mâles, utiliser uniquement des pâtes ou des liquides d’étanchéité pour filets.
1 2
1
2
