76 Powermax125 Manuel de service 808072
6 – Configuration de la torche machine
Transformer une torche machine pleine longueur en mini torche machine
Le kit d’adaptateur de mini torche machine (428146) sera nécessaire pour réaliser la procédure suivante. Ce kit permet
de transformer une torche machine pleine longueur en mini-torche machine en retirant la gaine de positionnement et en
installant un petit anneau d’adaptateur à sa place.
 Si une torche machine pleine longueur est transformée en mini-torche machine et
si la torche est montée en même temps, passer cette procédure et suivre les consignes
dans
Montage de la torche à la page 77.
1. Suivre les consignes de Démontage de la torche machine à la page 73.
2. Glisser l’adaptateur sur le faisceau de torche.
3. Glisser le coupleur sur le faisceau de torche.
4. Visser l’adaptateur sur le coupleur.
5. Raccorder à nouveau la conduite d’alimentation en gaz au faisceau de torche.
6. Rebrancher le câble pilote de la torche au corps de la torche à l’aide de la vis.
7. Rebrancher le connecteur du fil du contacteur de détection de buse.

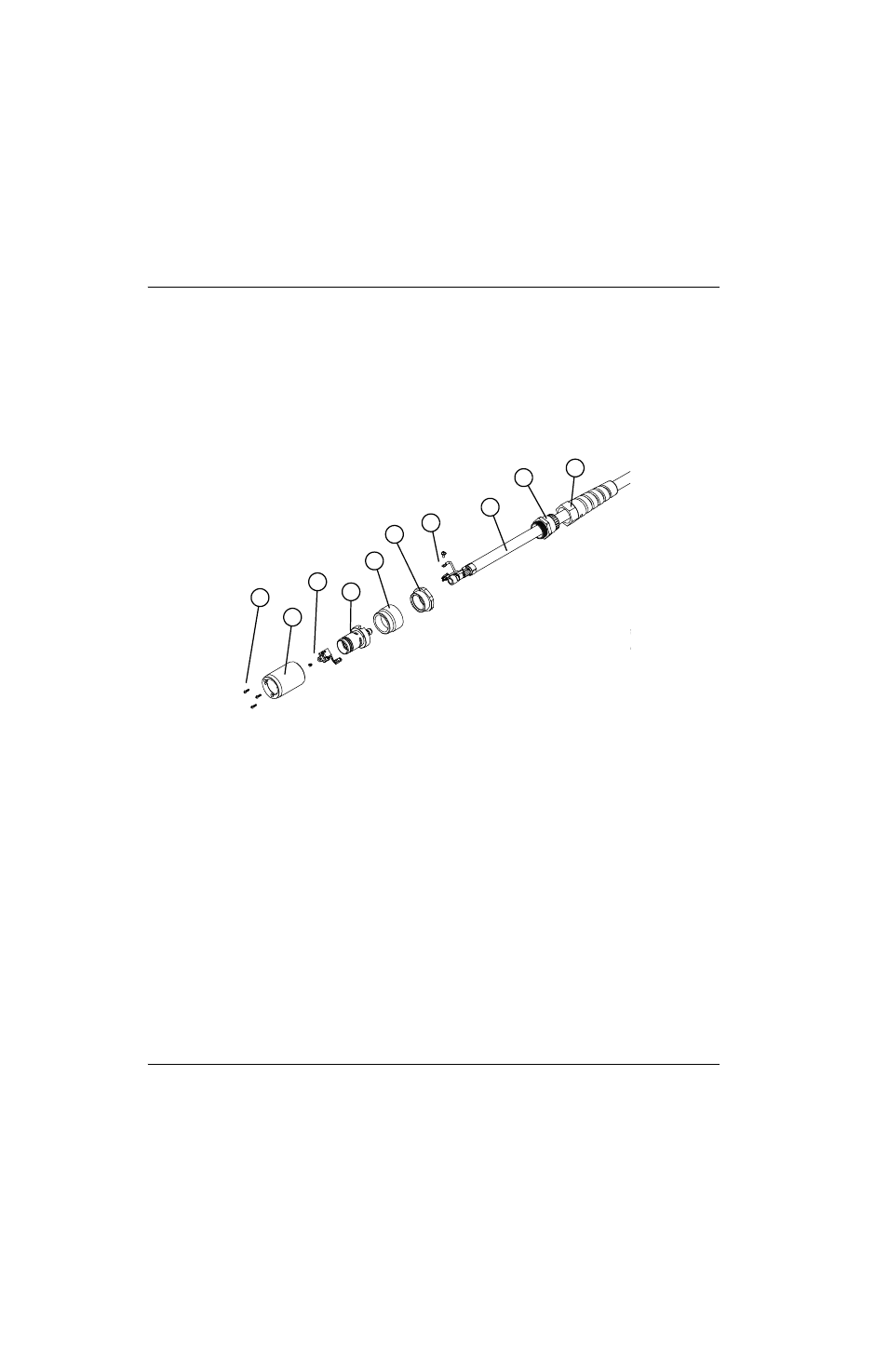

6
1
4
2
5
3
7
9
8
10
1 Vis du collier de montage
2 Collier de montage
3 Contacteur du capteur de la buse et vis
4 Corps de la torche
5 Coupleur
6 Adaptateur (428146)
7 Câble et vis de l’arc pilote
8 Faisceau de torche
9 Serre-câble
10 Écrou du serre-câble
