Powermax125 Manuel de service 808072 187
9 – Remplacement des composants de la source de courant

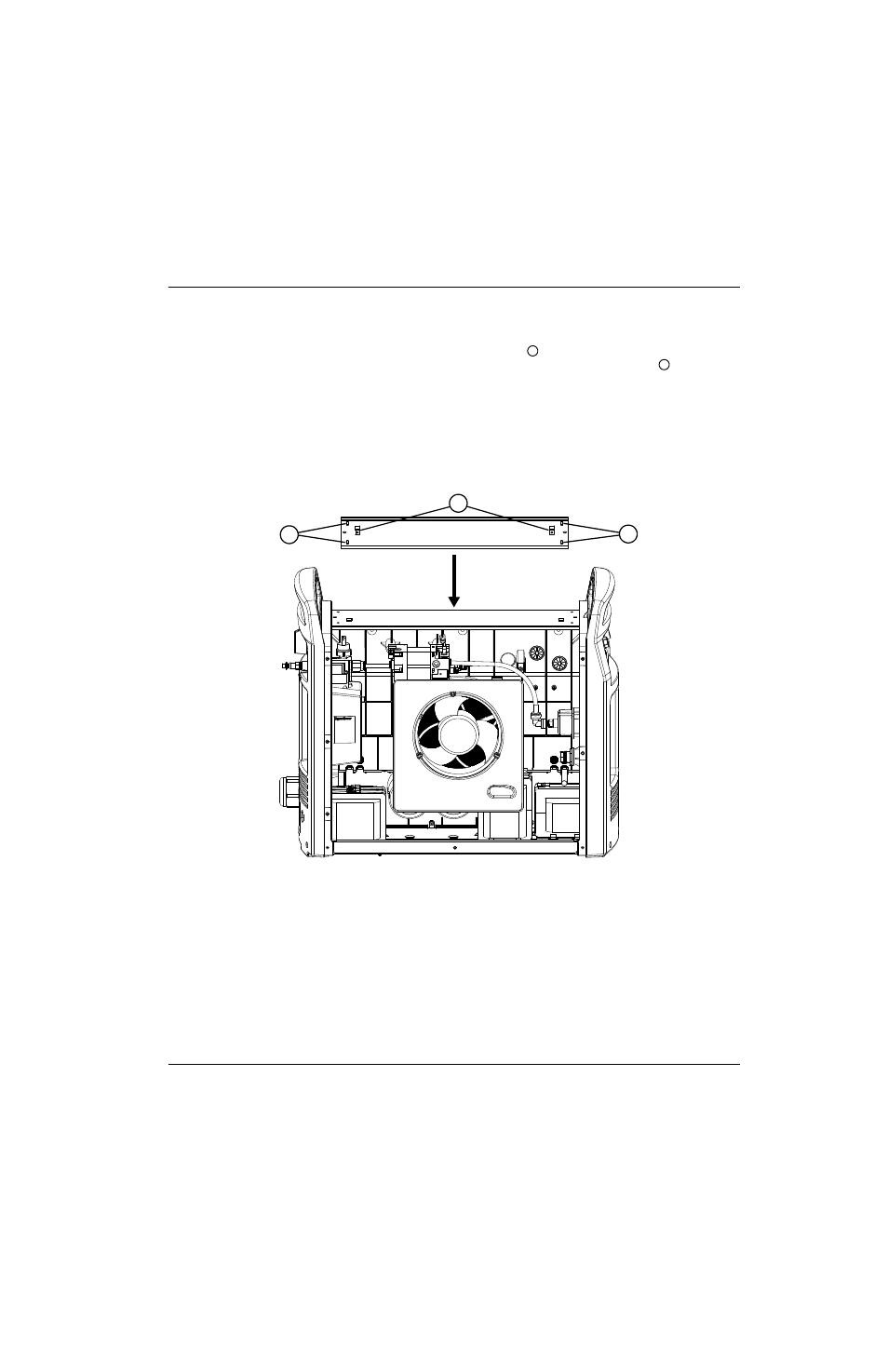

Installation du support du panneau d’extrémité
1. Aligner les tiges de positionnement du support du panneau d’extrémité avec les trous de la partie supérieure des
panneaux avant et arrière. S’assurer que les languettes de montage du support du panneau arrière sont
positionnées sur le côté du ventilateur de la source de courant.
2. Pousser le support du panneau d’extrémité directement vers le bas sur la source de courant.
3. Serrer les deux vis du support du panneau d’extrémité à un couple de 11,5 kg cm.
Figure 42
4. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 185.
b. Consulter Installation du couvercle de la source de courant à la page 184.
c. Rebrancher l’alimentation électrique et en gaz.
1
2
1
2
1
