300 Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
Remplacement du corps de la torche
Dépose du corps de la torche
1. Suivre les procédures suivantes :
a. Consulter Déconnecter l’alimentation électrique, l’alimentation en gaz et la torche à la page 278.
b. Consulter Dépose du collier de montage à la page 297.
c. Consulter Dépose du contacteur de détection de la buse à la page 299.

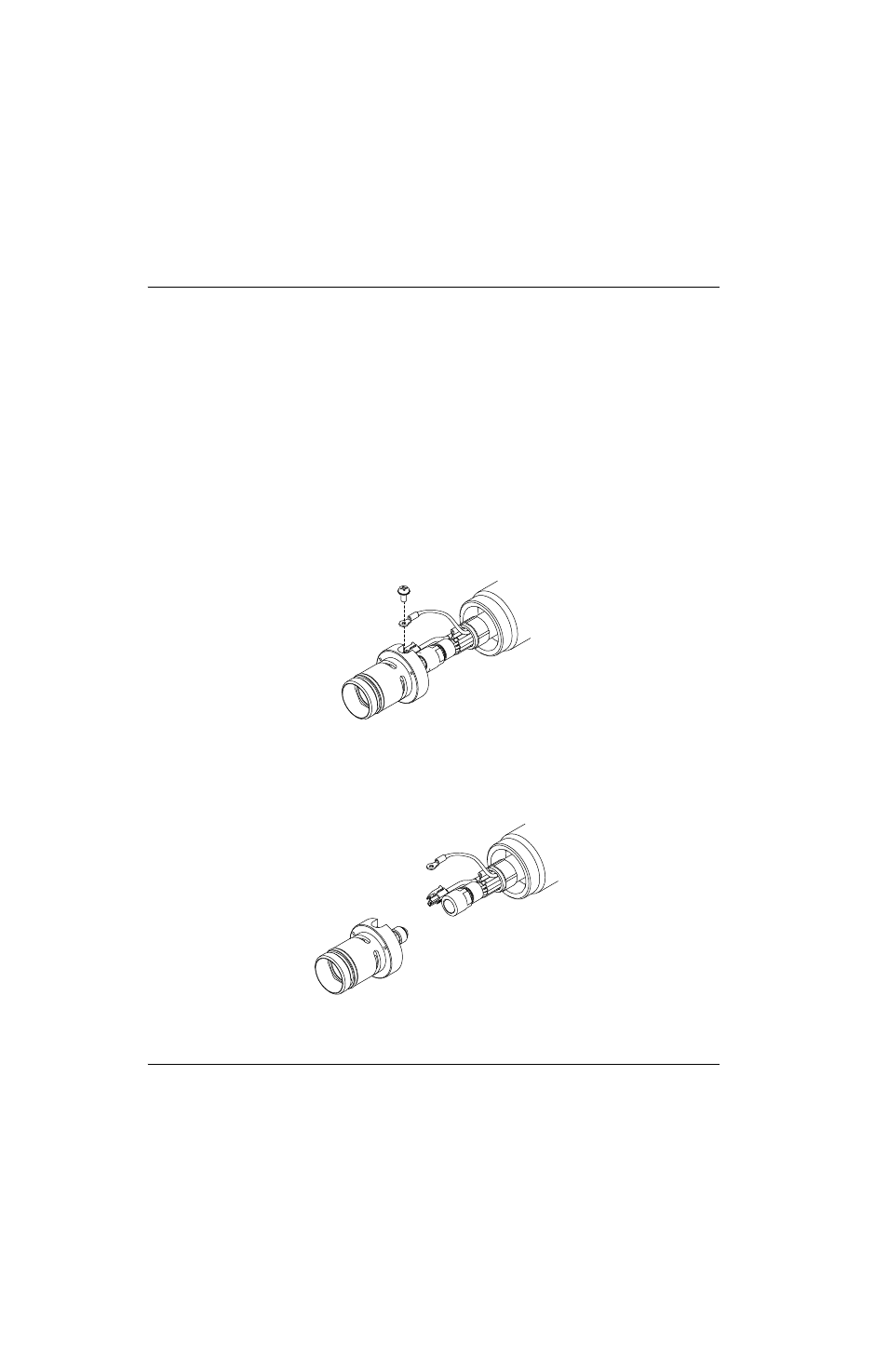

2. Déposer la vis de borne du fil pilote et le fil. Mettre la vis de côté.
Figure 146
3. À l’aide d’une clé 3/8 po et d’une clé 1/2 po (ou de deux clés ajustables), desserrer l’écrou qui maintient la conduite
d’alimentation en gaz à la torche pour déposer le corps de la torche.
Figure 147
Kit Description
428147 Kit : Corps principal de torche machine de rechange pour Duramax Hyamp 180°
