Powermax125 Manuel de service 808072 163
8 – Dépannage et tests du système
Test 2 – Alimentation omnibus continue
Vérification de résistance
 Toutes les valeurs de résistance doivent être relevées lorsque le cordon d’alimentation
est débranché et les câbles d’alimentation internes connectés.
 Retirer les vis des condensateurs de masse et déposer les condensateurs du circuit imprimé d’alimentation.
 Mesurer les résistances décrites dans les tableaux suivants.

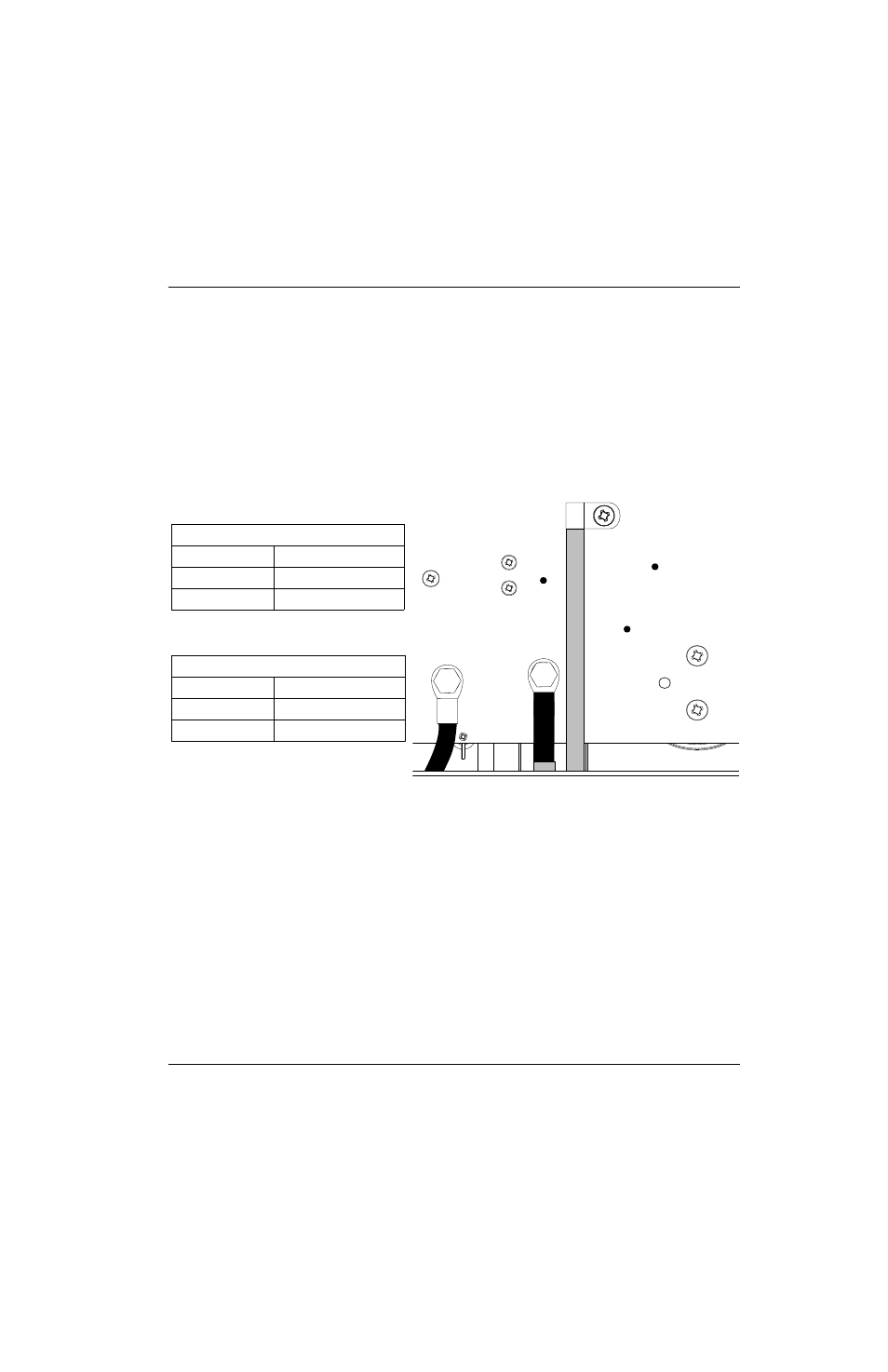

Figure 22
 Replacer les vis de montage du condensateur de masse avant la mise sous tension (ON).
Vérification de la tension
Toutes les tensions doivent être mesurées lorsque la machine est sous tension et la puissance d’entrée connectée.
(Consulter
Figure 23 à la page 164.)
 Porter l’équipement de protection personnelle approprié avant de tester des appareils
sous tension. Toutes les valeurs sont de ± 50 %. Toutefois, cette plage est donnée
uniquement à titre de référence. Les valeurs de résistance peuvent varier fortement
en fonction du type de multimètre et de la polarité utilisée pour prendre les mesures.
 Vérifier les tensions du module IGBT de l’onduleur comme décrites ci-dessous.
 La tension mesurée sur les condensateurs de masse (la moitié de la tension omnibus
ou les valeurs inférieures ci-dessus) doivent être les mêmes avant et pendant le
fonctionnement de la torche.
J27
WORK
LEAD
J26
+
_
TP7
TP9
TP8
W
R
B
600 V CSA
Points de test Valeur
PT 7 et 9 25 kΩ
PT 8 et 9 25 kΩ
480 V CSA, 380 V CCC, 400 V CE
Points de test Valeur
PT 7 et 9 18 kΩ
PT 8 et 9 18 kΩ
