70
2 Mode manuel et dégauchissage
2.5 Inclinaison du plan d'usinag
e (option logiciel
1)
2.5 Inclinaison du plan d'usinage
(option logiciel 1)
Application, processus

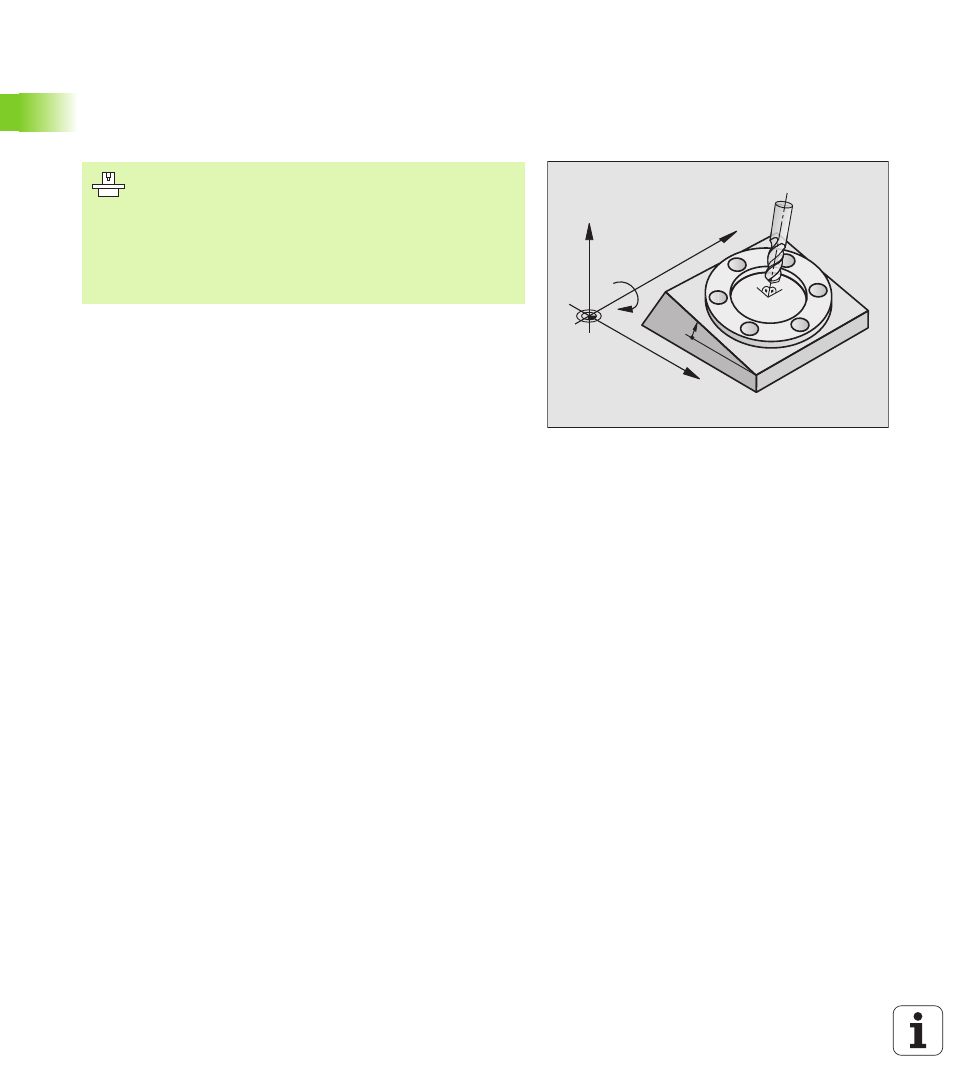

La TNC gère l'inclinaison de plans d'usinage sur machines équipées
de têtes pivotantes ou de plateaux inclinés. Cas d'applications
classiques: Perçages obliques ou contours inclinés dans l'espace. Le
plan d’usinage est alors toujours incliné autour du point zéro actif.
Dans ce cas et, comme à l'habitude, l'usinage est programmé dans un
plan principal (ex. plan X/Y); toutefois, il est exécuté dans le plan incliné
par rapport au plan principal.
Il existe trois fonctions pour l'inclinaison du plan d'usinage:
Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; cf. „Activation de l'inclinaison manuelle”,
page 74
Inclinaison programmée, cycle G80 PLAN D'USINAGE dans le
programme d'usinage (cf. „PLAN D'USINAGE (cycle G80, option de
logiciel 1)” à la page 404)
Les fonctions TNC pour l'„inclinaison du plan d'usinage“
correspondent à des transformations de coordonnées. Le plan
d'usinage est toujours perpendiculaire au sens de l'axe d'outil.
Pour l'inclinaison du plan d'usinage, la TNC distingue toujours deux
types de machines:
Machine équipée d'un plateau incliné
Vous devez amener la pièce à la position d'usinage souhaitée par
un positionnement correspondant du plateau incliné, par exemple
avec une séquence G0
La position de l'axe d'outil transformé ne change pas en fonction
du système de coordonnées machine. Si vous faites pivoter votre
plateau – et, par conséquent, la pièce – par ex. de 90°, le système
de coordonnées ne pivote pas en même temps. En mode
Manuel, si vous appuyez sur la touche de sens d'axe Z+, l'outil se
déplace dans le sens Z+
Pour le calcul du système de coordonnées transformé, la TNC
prend en compte uniquement les décalages mécaniques du
plateau incliné concerné – parties „translationnelles“
Les fonctions d'inclinaison du plan d'usinage sont adaptées
par le constructeur de la machine à la TNC et à la machine.
Sur certaines têtes pivotantes (plateaux inclinés), le
constructeur de la machine définit si les angles
programmés dans le cycle doivent être interprétés par la
TNC comme coordonnées des axes rotatifs ou comme
composantes angulaires d'un plan incliné. Consultez le
manuel de votre machine.
X
Z
Y
B
10°
