5 cont our nag e s – coor données polair es – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 199
iTNC 530 HEIDENHAIN
199
6.5 Cont
our
nag
e
s – Coor
données polair
es

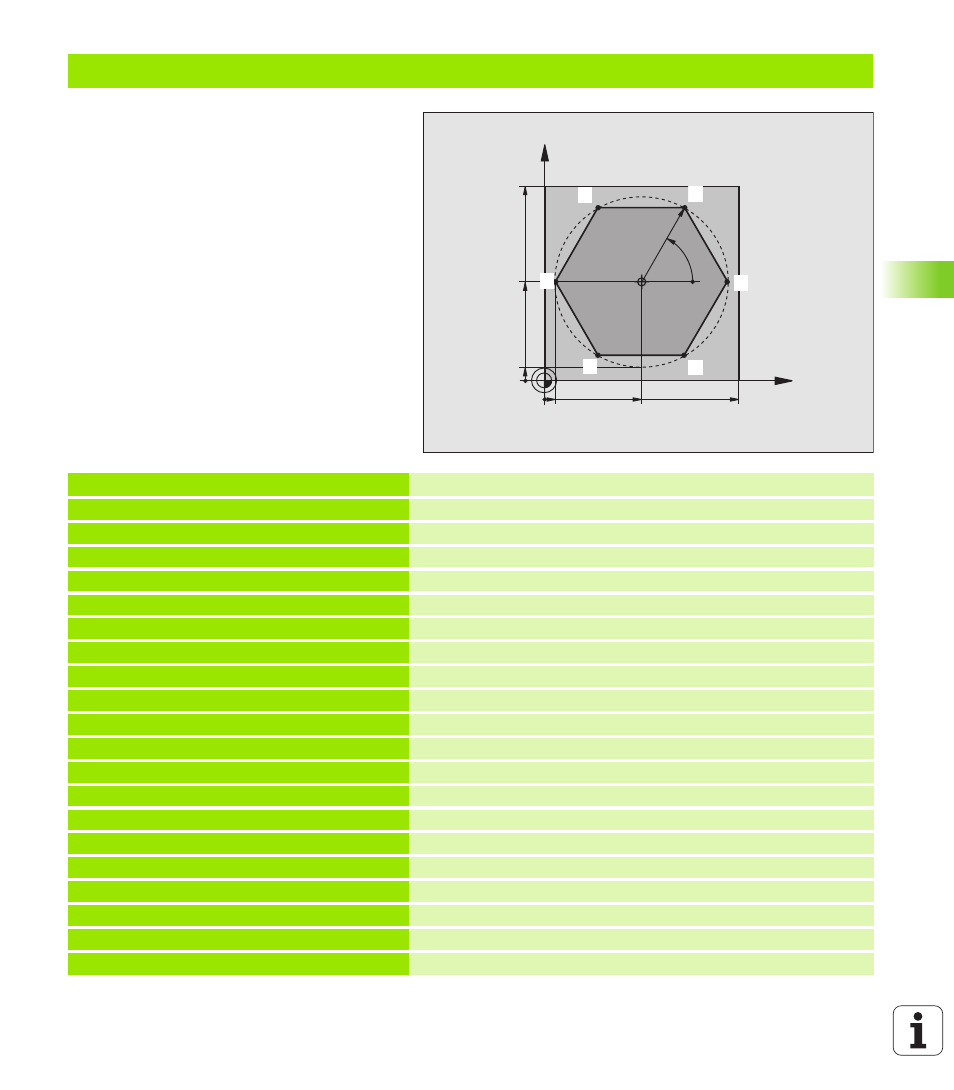

Exemple: Déplacement linéaire en coordonnées polaires
%LINEPOL G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
Définition de l'outil
N40 T1 G17 S4000 *
Appel d'outil
N50 G00 G40 G90 Z+250 *
Définir le point de référence pour les coordonnées polaires
N60 I+50 J+50 *
Dégager l'outil
N70 G10 R+60 H+180 *
Pré-positionner l’outil
N80 G01 Z-5 F1000 M3 *
Aller à la profondeur d’usinage
N90 G11 G41 R+45 H+180 F250 *
Aborder le contour au point 1
N110 G26 R5 *
Aborder le contour au point 1
N120 H+120 *
Aborder le point 2
N130 H+60 *
Aborder le point 3
N140 H+0 *
Aborder le point 4
N150 H-60 *
Aborder le point 5
N160 H-120 *
Aborder le point 6
N170 H+180 *
Aborder le point 1
N180 G27 R5 F500 *
Sortie tangentielle
N190 G40 R+60 H+180 F1000 *
Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
N200 G00 Z+250 M2 *
Dégager l'outil dans l'axe de broche, fin du programme
N999999 %LINEPOL G71 *
X
Y
50
100
50
I,J
5
100
R45
60°
5
1
1
1
2
1
3
1
4
1
5
1
6
