404
8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

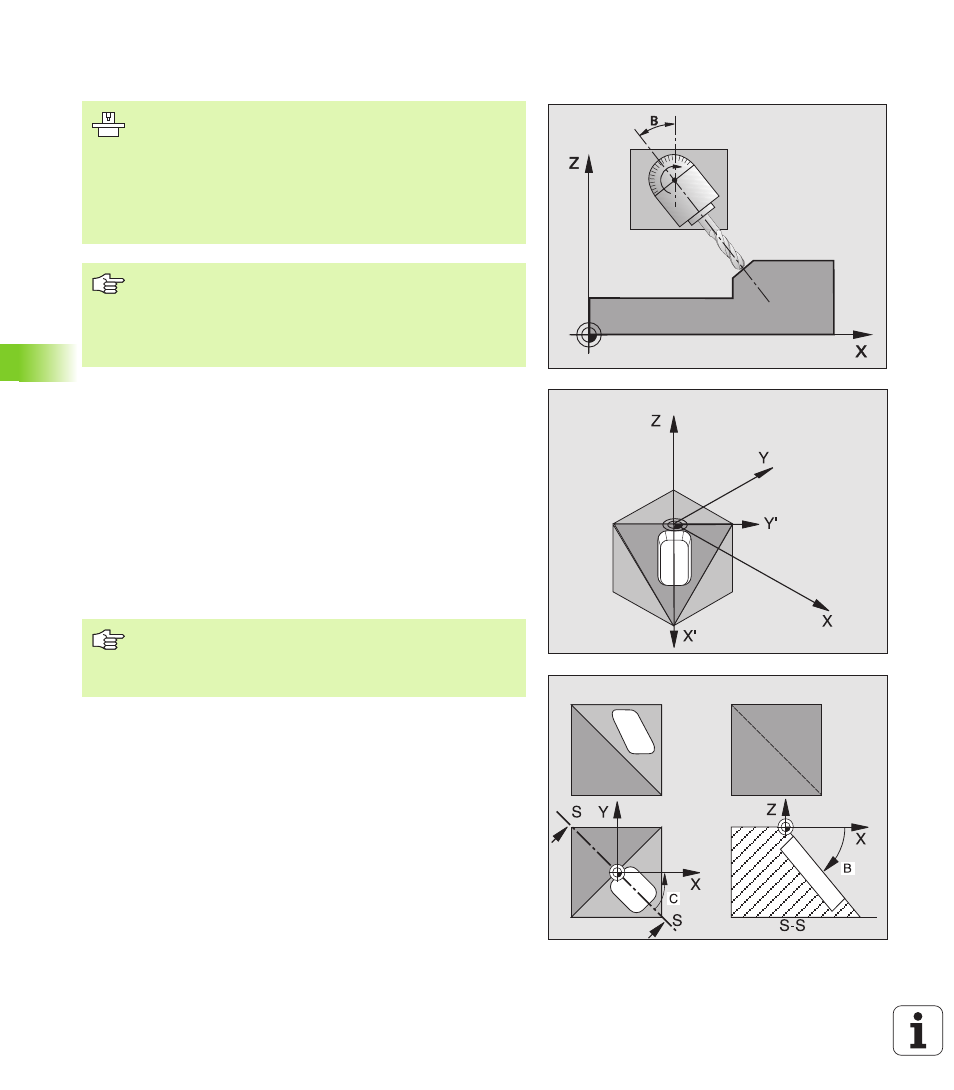

PLAN D'USINAGE (cycle G80, option de logiciel 1)
Effet
Dans le cycle G80, vous définissez la position du plan d'usinage –
position de l'axe d'outil par rapport au système de coordonnées
machine – en introduisant les angles d'inclinaison. Vous pouvez définir
la position du plan d'usinage de deux manières:
Introduire directement la position des axes inclinés
Décrire la position du plan d'usinage en utilisant jusqu'à trois
rotations (angles dans l'espace) du système de coordonnées
machine. Vous obtenez les angles dans l'espace à introduire par
une coupe perpendiculaire à travers le plan d'usinage incliné et en
observant la coupe à partir de l'axe autour duquel vous désirez que
l'inclinaison se fasse. Deux angles dans l'espace suffisent pour
définir clairement toute position d'outil dans l'espace.
Si vous programmez la position du plan d'usinage avec les angles dans
l'espace, la TNC calcule pour cela automatiquement les positions
angulaires nécessaires des axes inclinés et les inscrit dans les
paramètres Q120 (axe A) à Q122 (axe C). Si deux solutions se
présentent, la TNC sélectionne la trajectoire la plus courte – en partant
de la position zéro des axes rotatifs.
La suite chronologique der rotations destinées au calcul de la position
du plan est définie: La TNC fait pivoter tout d'abord l'axe A, puis l'axe
B et enfin, l'axe C.
Le cycle 19 est actif dès qu'il a été défini dans le programme. Dès que
vous déplacez un axe dans le système incliné, la correction de cet axe
est activée. Si la correction doit agir sur tous les axes, vous devez
déplacer tous les axes.
Les fonctions d'inclinaison du plan d'usinage sont
adaptées par le constructeur de la machine à la TNC et à la
machine. Sur certaines têtes pivotantes (plateaux
inclinés), le constructeur de la machine définit si les angles
programmés dans le cycle doivent être interprétés par la
TNC comme coordonnées des axes rotatifs ou comme
angles mathématiques d'un plan incliné. Consultez le
manuel de votre machine.
L’inclinaison du plan d’usinage est toujours réalisée autour
du point zéro actif.
Principes de base cf. „Inclinaison du plan d'usinage
(option logiciel 1)”, page 70: Lisez entièrement ce
paragraphe.
Il convient de noter que la position du système de
coordonnées incliné et des déplacements dans le
système incliné dépendent de la manière dont vous
décrivez le plan incliné.
