HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 308
![background image](/files/816233/content/doc308.png)
308
8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es
8

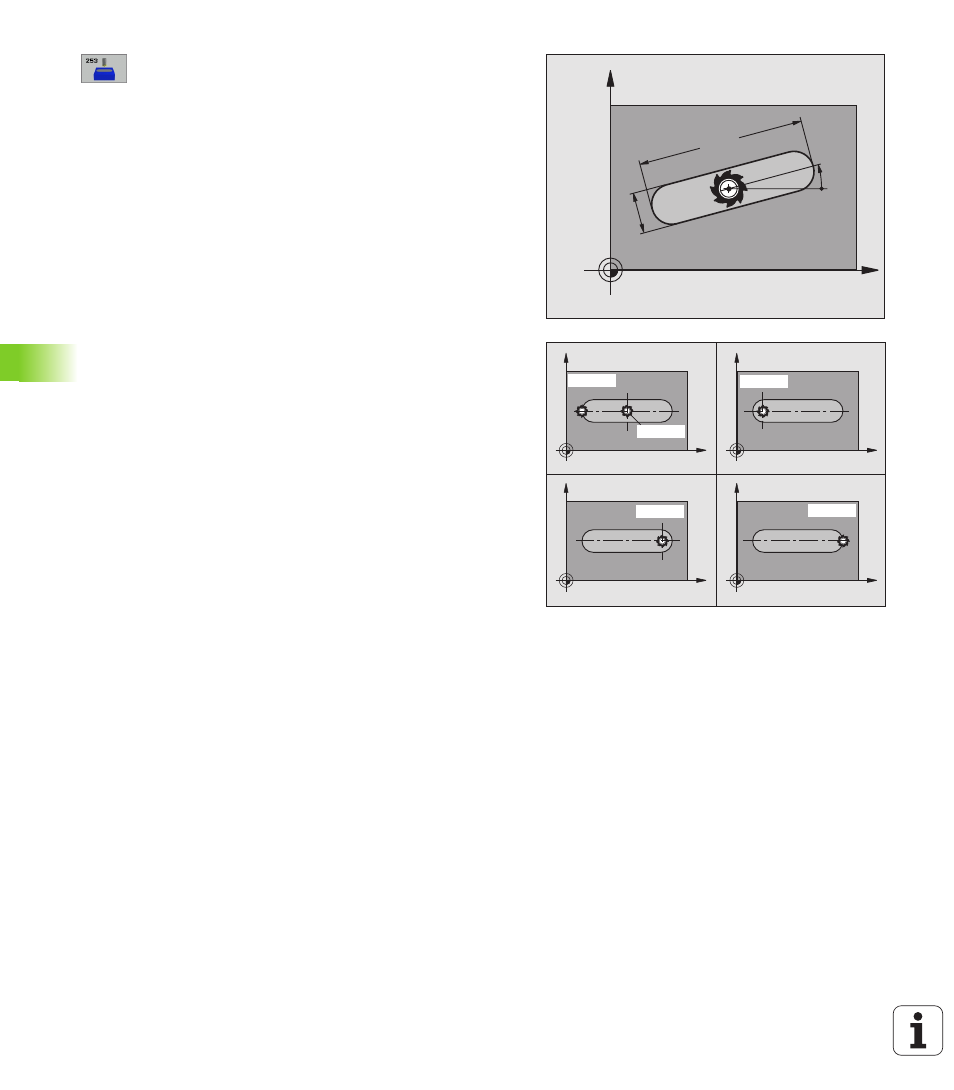

Opérations d'usinage (0/1/2)
Q215: Définir les
opérations pour l’usinage:
0: Ebauche et finition
1: Seulement ébauche
2: Seulement finition
La finition latérale et la finition en profondeur ne
sont exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
8
Longueur de rainure
Q218 (valeur parallèle à l'axe
principal du plan d'usinage): Introduire le plus grand
côté de la rainure
8
Largeur rainure
Q219 (valeur parallèle à l'axe
auxiliaire du plan d'usinage): Introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). Largeur max. de
la rainure pour l'ébauche: Deux fois le diamètre de
l'outil
8
Surépaisseur finition latérale
Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage
8
Position angulaire
Q224 (en absolu): Angle de
pivotement de toute la rainure. Le pivot est situé sur
la position où se trouve l'outil lors de l'appel du cycle
8
Position rainure (0/1/2/3/4)
Q367: Position de la
rainure par rapport à la position de l'outil lors de
l'appel du cycle (cf. figure de droite, au centre):
0: Position de l'outil = centre de la rainure
1: Position de l'outil = extrémité gauche de la rainure
2: Position de l'outil = centre du cercle de la rainure à
gauche
3: Position de l'outil = centre du cercle de la rainure à
droite
4: Position de l'outil = extrémité droite de la rainure
8
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
8
Mode fraisage
Q351: Type de fraisage avec M03:
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
