36
1 Introduction
1
.1 L'iTNC 530

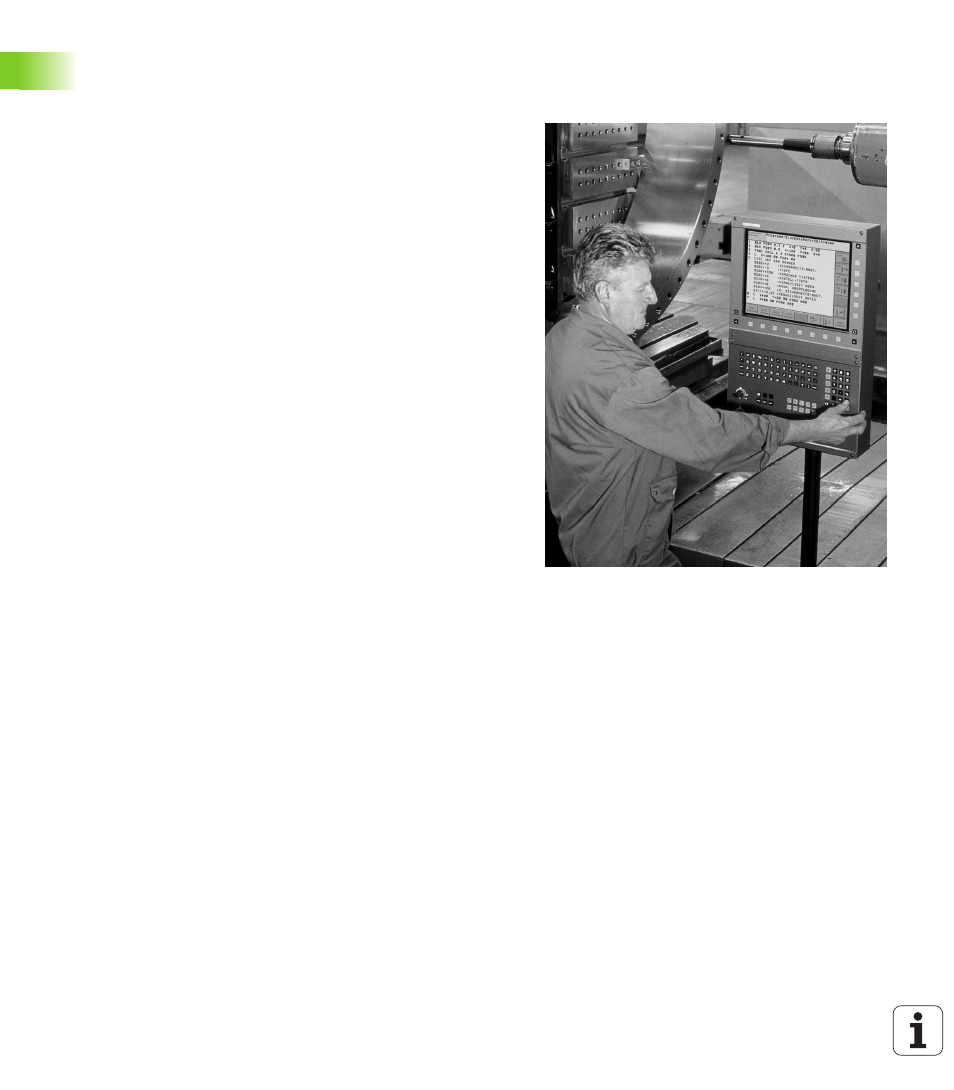

1.1 L'iTNC 530
Les TNC de HEIDENHAIN sont des commandes de contournage
conçues pour l'atelier. Elles vous permettent de programmer des
opérations de fraisage et de perçage classiques, directement au pied
de la machine, en dialogue conversationnel Texte clair facilement
accessible. Elles sont destinées à l'équipement de fraiseuses,
perceuses et centres d'usinage. L'iTNC 530 peut commander jusqu'à
12 axes. Vous pouvez également programmer le réglage de la position
angulaire de la broche.
Sur le disque dur intégré, vous mémorisez autant de programmes que
vous le désirez, même s'ils ont été élaborés de manière externe. Pour
effectuer des calculs rapides, une calculatrice intégrée peut être
appelée à tout moment.
Le panneau de commande et l'écran sont structurés avec clarté de
manière à vous permettre d'accéder rapidement et simplement à
toutes les fonctions.
Programmation: Dialogue Texte clair
HEIDENHAIN, smarT.NC et DIN/ISO
Grâce au dialogue Texte clair HEIDENHAIN, la programmation se
révèle particulièrement conviviale pour l'opérateur. Pendant que vous
introduisez un programme, un graphisme de programmation
représente les différentes séquences d'usinage. La programmation de
contours libres FK constitue une aide supplémentaire lorsque la
cotation des plans n'est pas conforme à l'utilisation d'une CN. La
simulation graphique de l'usinage de la pièce est possible aussi bien
pendant le test du programme que pendant son exécution.
Les nouveaux utilisateurs TNC peuvent créer de manière très
confortable des programmes conversationnels Texte clair structurés
grâce au mode d'utilisation smarT.NC et ce, sans être contraints de
suivre une longue formation. Il existe une documentation séparée sur
smarT.NC qui est destinée aux utilisateurs.
Les TNC sont aussi programmables selon DIN/ISO ou en mode DNC.
Il est également possible d’introduire et de tester un programme
pendant qu'un autre programme est en train d'exécuter l'usinage de
la pièce (non valable pour smarT.NC).
Compatibilité
La TNC peut exécuter les programmes d'usinage qui ont été créés sur
les commandes de contournage à partir de la TNC 150 B. Si d'anciens
programmes TNC contiennent des cycles-constructeur, il convient,
côté iTNC 530, de réaliser une adaptation à l'aide du logiciel
CycleDesign pour PC. Pour cela, prenez contact avec le constructeur
de votre machine ou avec HEIDENHAIN.
