Décalage du point zero (cycle g54), 9 cy cles de con v ersion de coor données – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 394
![background image](/files/816233/content/doc394.png)
394
8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

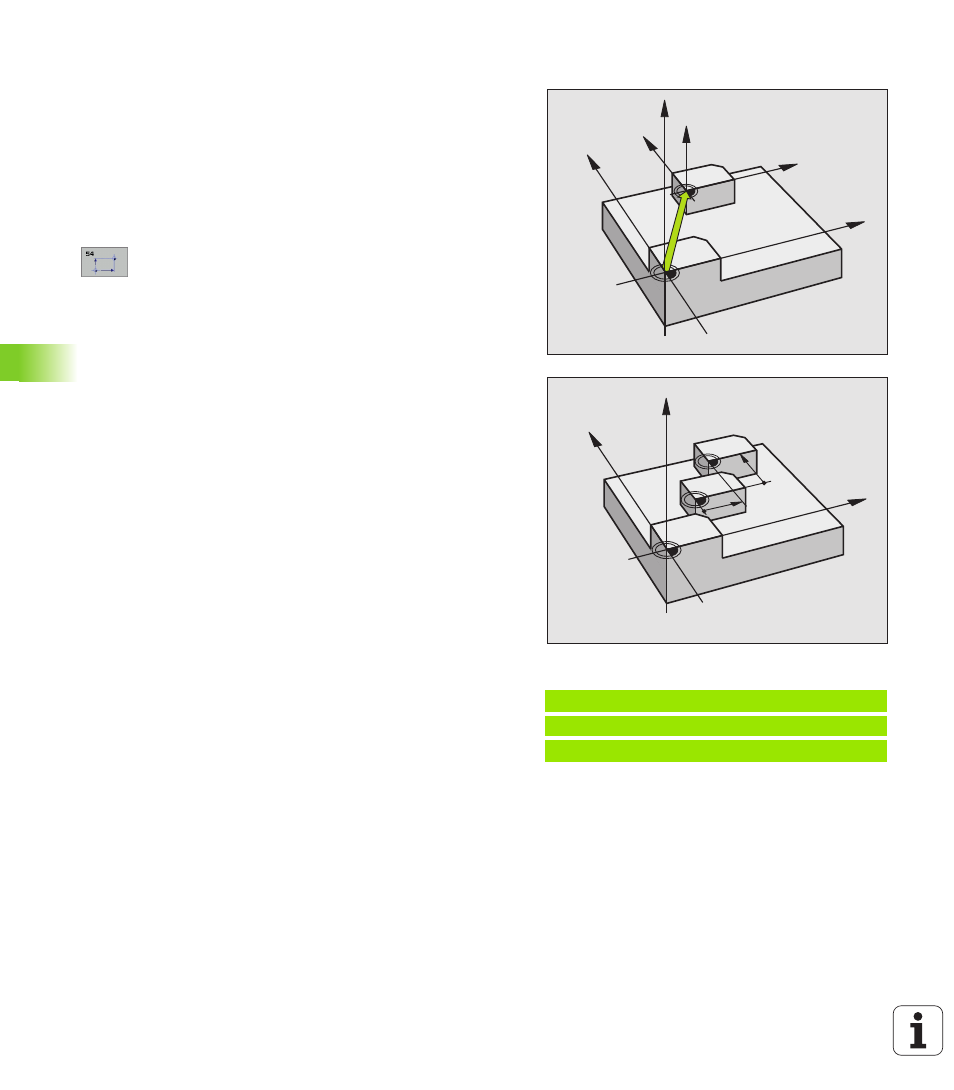

Décalage du POINT ZERO (cycle G54)
Grâce au décalage du POINT ZERO, vous pouvez répéter des
opérations d’usinage à plusieurs endroits de la pièce.
Effet
Après la définition du cycle décalage du POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l'affichage d'état
supplémentaire. Il est également possible de programmer des axes
rotatifs.
8
Décalage
: Introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au point
zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut être
déjà décalé
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de point
zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Graphisme
Si vous programmez une nouvelle pièce brute après un décalage du
point zéro, vous pouvez décider avec le paramètre-machine 7310 si la
pièce brute doit se référer au nouveau point zéro ou à l'ancien. Pour
l'usinage de plusieurs pièces, ceci a l'avantage de permettre à la TNC
de représenter graphiquement chacune des pièces.
Affichages d'état
Le grand affichage de position se réfère au point zéro (décalé) actif
Toutes les coordonnées (positions, points zéro) affichées dans
l'affichage d'état supplémentaire se réfèrent au point de référence
initialisé manuellement
Exemple: Séquences CN
N72 G54 G90 X+25 Y-12,5 Z+100 *
...
N78 G54 G90 REF X+25 Y-12,5 Z+100 *
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
