4 af fic h ag es d'état – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 45
![background image](/files/816233/content/doc045.png)
iTNC 530 HEIDENHAIN
45
1
.4 Af
fic
h
ag
es d'état

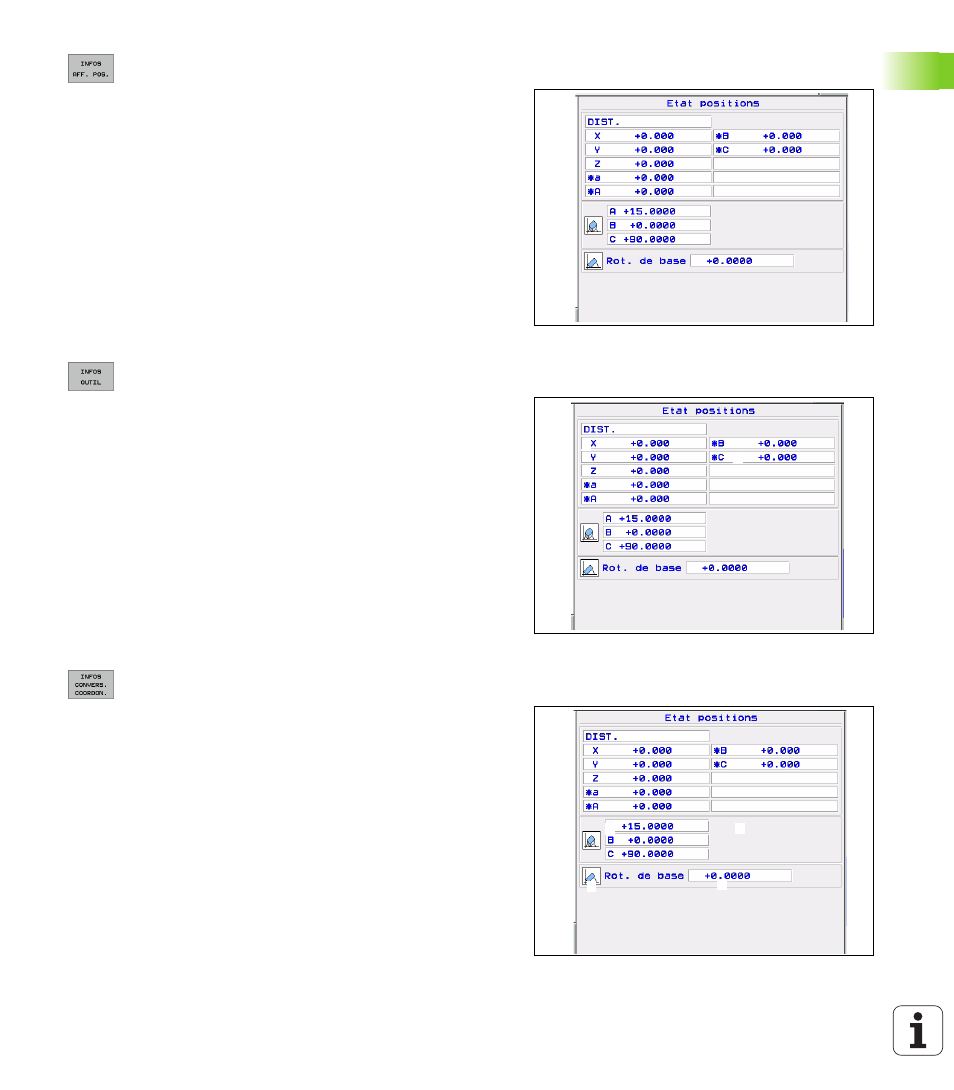

Positions et coordonnées
Informations sur les outils
Conversion de coordonnées
Cf. „Cycles de conversion de coordonnées” à la page 393).
4
1
3
2
1
Affichage de positions
2
Type d'affichage de positions, ex. position effective
3
Angle d'inclinaison pour le plan d'usinage
4
Angle de la rotation de base
3
2
5
1
4
6
1
Affichage T: Numéro et nom de l'outil
Affichage RT: Numéro et nom d'un outil jumeau
2
Axe d'outil
3
Longueur et rayons d'outils
4
Surépaisseurs (valeurs Delta) à partir de TOOL CALL (PGM) et du
tableau d'outils (TAB)
5
Durée d'utilisation, durée d'utilisation max. (TIME 1) et durée
d'utilisation max. avec TOOL CALL (TIME 2)
6
Affichage de l'outil actif et de l'outil jumeau (suivant)
6
7
5
4
3
1
2
1
Nom du tableau de points zéro actif
2
Numéro du point zéro actif (#), commentaire issu de la ligne
active du numéro de point zéro actif (DOC) du cycle 7
3
Décalage actif du point zéro (cycle 7); la TNC peut afficher un
décalage actif du point zéro sur 8 axes à la fois
4
Axes réfléchis (cycle 8)
5
Angle de rotation actif (cycle 10)
6
Facteur échelle actif / facteurs échelles (cycles 11 / 26); la TNC
peut afficher un facteur échelle actif sur 6 axes à la fois
7
Point d'origine pour le facteur échelle
