iTNC 530 HEIDENHAIN
185
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

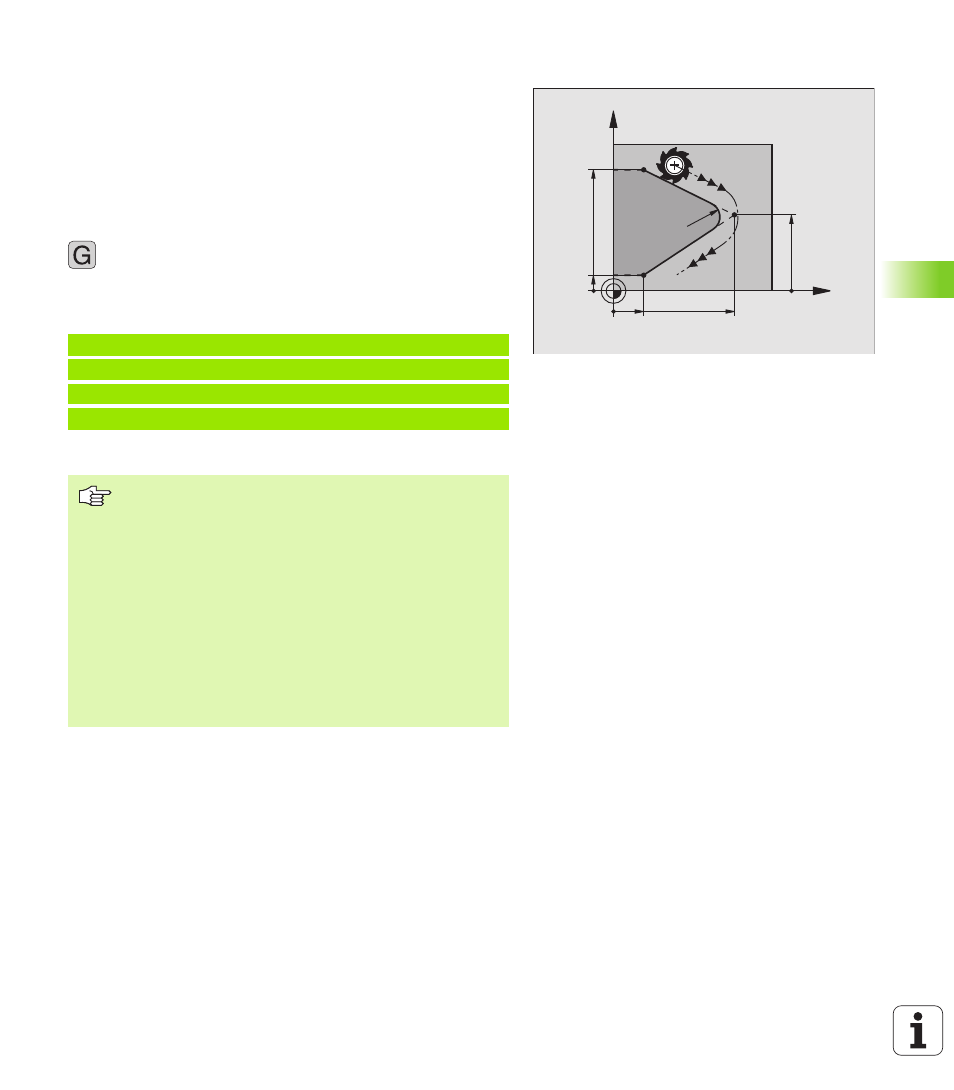

Arrondi d'angle G25
La fonction G25 permet d'arrondir les angles du contour.
L’outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à la fois à l’élément de contour précédent et à l’élément
de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil en cours
d’utilisation.
DIN/ISO
8
Rayon d'arrondi: Rayon de l'arrondi
Si nécessaire:
8
Avance F (n'agit que dans la séquence G25)
Exemple de séquences CN
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
L'élément de contour précédent et l'élément de contour
suivant doivent contenir les deux coordonnées du plan
dans lequel doit être exécuté l'arrondi d'angle. Si vous
usinez le contour sans correction de rayon, vous devez
alors programmer les deux coordonnées du plan
d'usinage.
L’angle ne sera pas abordé.
Une avance programmée dans la séquence G25 n'agit que
dans cette même séquence G25. Par la suite, c'est
l'avance active avant la séquence G25 qui redevient active.
Une séquence G25 peut être également utilisée pour
approcher le contour en douceur, cf. „Approche et sortie
tangentielle”, page 180.
X
Y
40
40
R5
5
10
25
25
