Centrage (cycle 240) – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 248
![background image](/files/816233/content/doc248.png)
248
8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

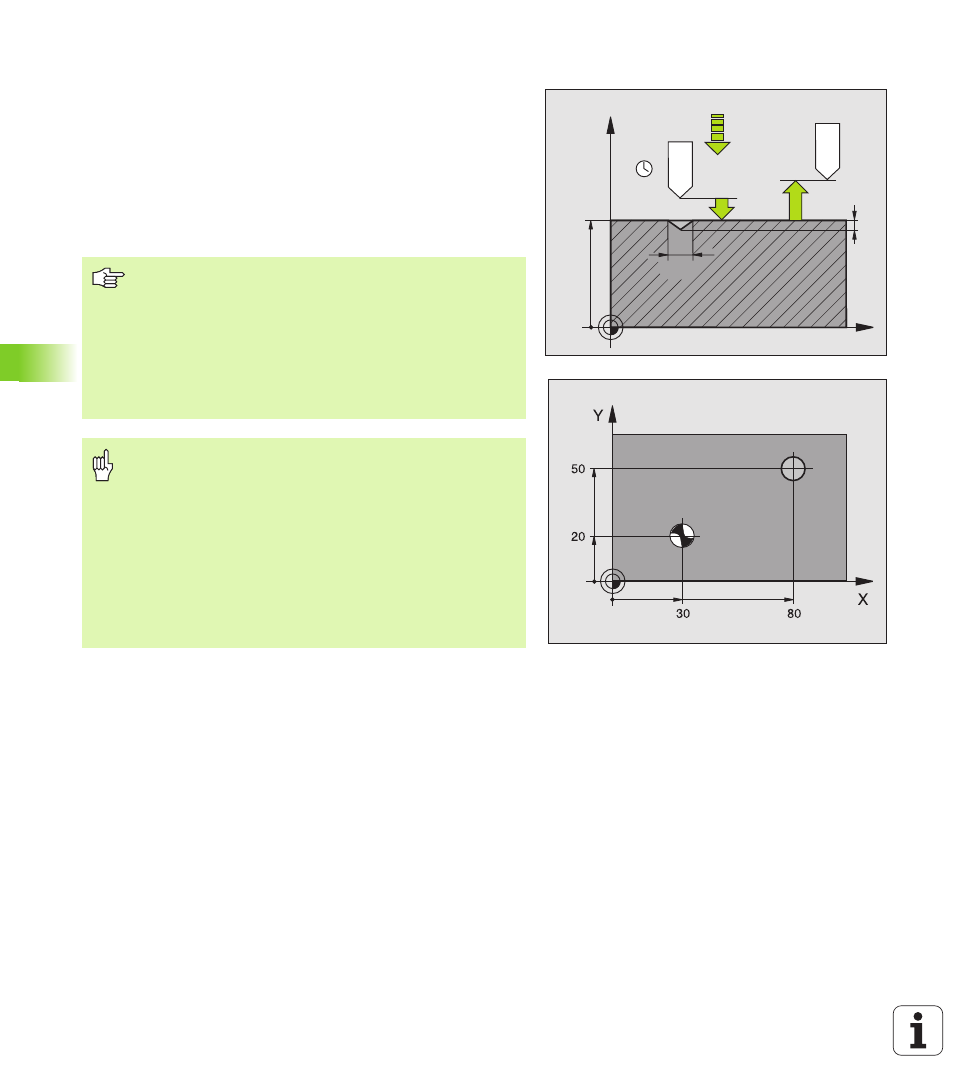

CENTRAGE (cycle 240)
1
La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2
L'outil centre selon l'avance F programmée jusqu’au diamètre de
centrage ou jusqu’à la profondeur de centrage indiqué(e)
3
L'outil effectue une temporisation (si celle-ci a été définie) au fond
du centrage
4
Pour terminer, l'outil se déplace avec FMAX à la distance
d'approche ou bien au saut de bride (si celui-ci a été introduit)
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Q344 (diamètre) ou Q201
(profondeur) définit le sens de l'usinage. Si vous
programmez le diamètre ou la profondeur = 0, la TNC
n'exécute pas le cycle.
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur négative.
Danger de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez un diamètre positif ou une profondeur
positive. L'outil se déplace donc dans l'axe d'outil, en
avance rapide, jusqu’à la distance d'approche en dessous
de la surface de la pièce!
