5 cy cles d'usinag e de motifs de points, Exemple: cercles de trous – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 338
Advertising
338
8 Programmation: Cycles
8.5 Cy
cles d'usinag
e de motifs de points

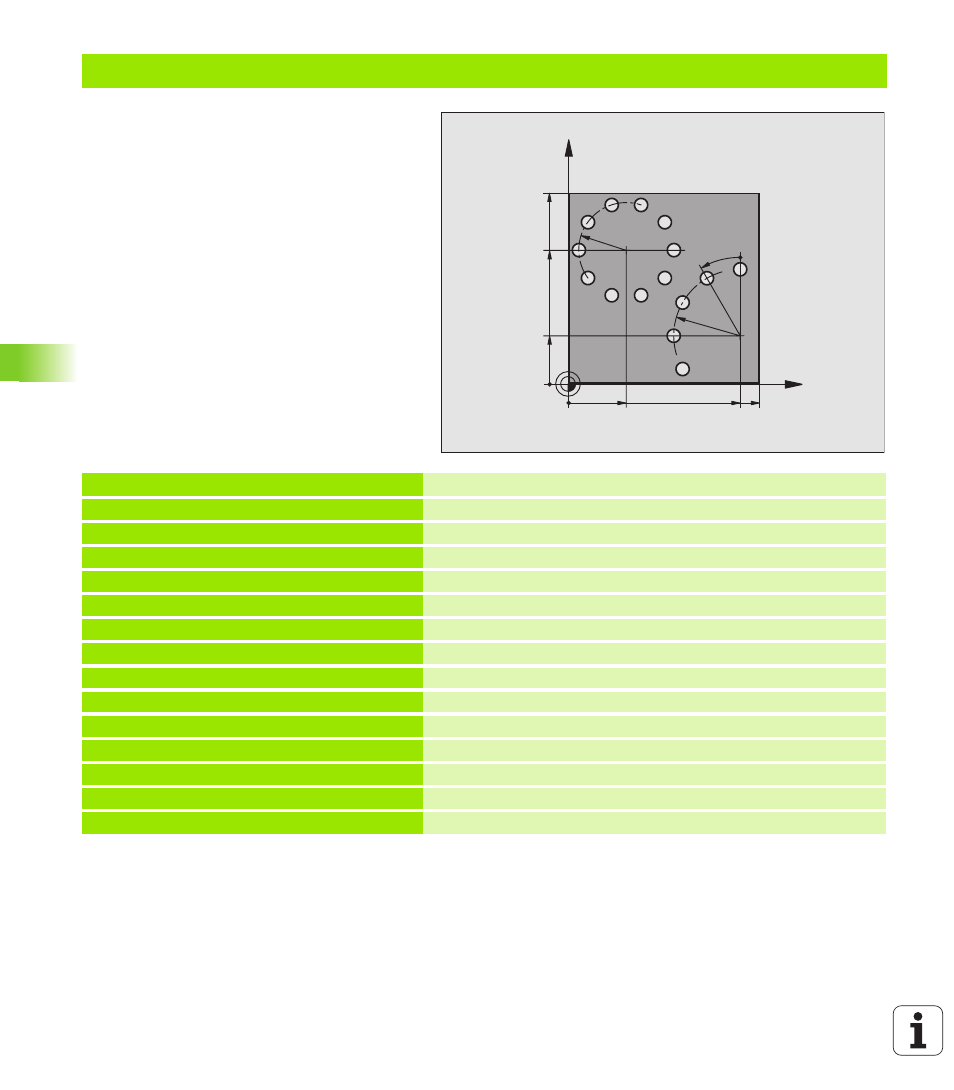

Exemple: Cercles de trous
%CERCTR G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Définition de l'outil
N40 T1 G17 S3500 *
Appel d'outil
N50 G00 G40 G90 Z+250 M03 *
Dégager l'outil
N60 G200 PERÇAGE
Définition du cycle Perçage
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=250
;AVANCE PLONGÉE PROF.
Q202=4
;PROFONDEUR DE PASSE
Q210=0
;TEMPO
Q203=+0
;COORD. SURFACE PIÈCE
Q204=0
;SAUT DE BRIDE
Q211=0.25
;TEMPO. AU FOND
X
Y
30
70
100
100
R25
R35
30°
90
25
