Finition de poche circulaire (cycle g214) – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 320
![background image](/files/816233/content/doc320.png)
320
8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

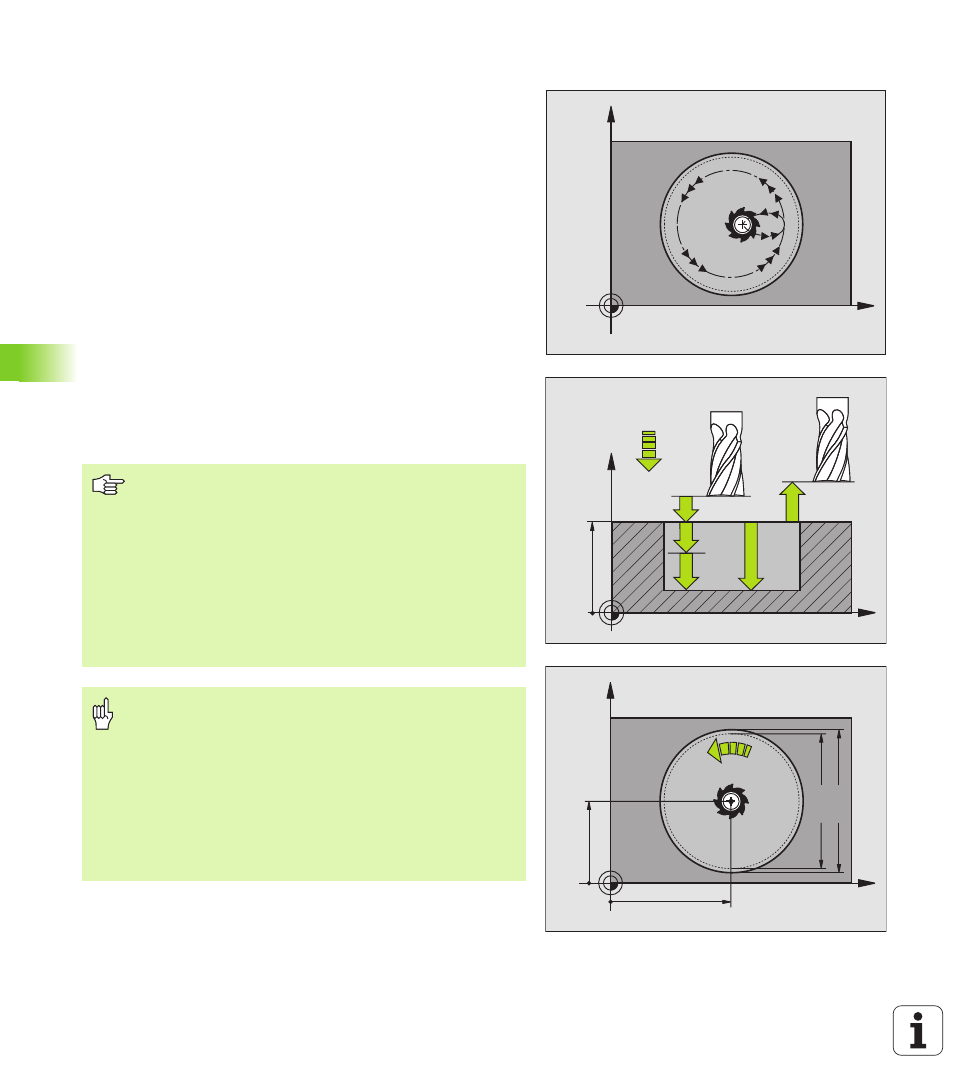

FINITION DE POCHE CIRCULAIRE (cycle G214)
1
La TNC déplace l'outil automatiquement dans l'axe de broche à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride, puis au centre de la poche
2
Partant du centre de la poche, l'outil se déplace dans le plan
d'usinage jusqu'au point initial de l'usinage. Pour calculer le point
initial, la TNC tient compte du diamètre de la pièce brute et du
rayon de l'outil. Si vous introduisez 0 pour le diamètre de la pièce
brute, la TNC perce au centre de la poche
3
Si l'outil se trouve au saut de bride, la TNC le déplace en avance
rapide à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4
Ensuite, l'outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5
Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6
Ce processus (3 à 5) est répété jusqu'à ce que la profondeur
programmée soit atteinte
7
En fin de cycle, la TNC déplace l'outil en avance rapide à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride, puis pour terminer, au centre de la poche (position finale =
position initiale)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Remarques avant que vous ne programmiez
La TNC pré-positionne automatiquement l'outil dans l'axe
d'outil et dans le plan d'usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Si vous désirez une finition de la poche dans la masse,
utilisez une fraise à denture frontale (DIN 844) et
introduisez une petite valeur pour l'avance plongée en
profondeur.
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur négative.
Danger de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
