6.1 Déplacements d'outils
6.1 Déplacements d'outils
Fonctions de contournage

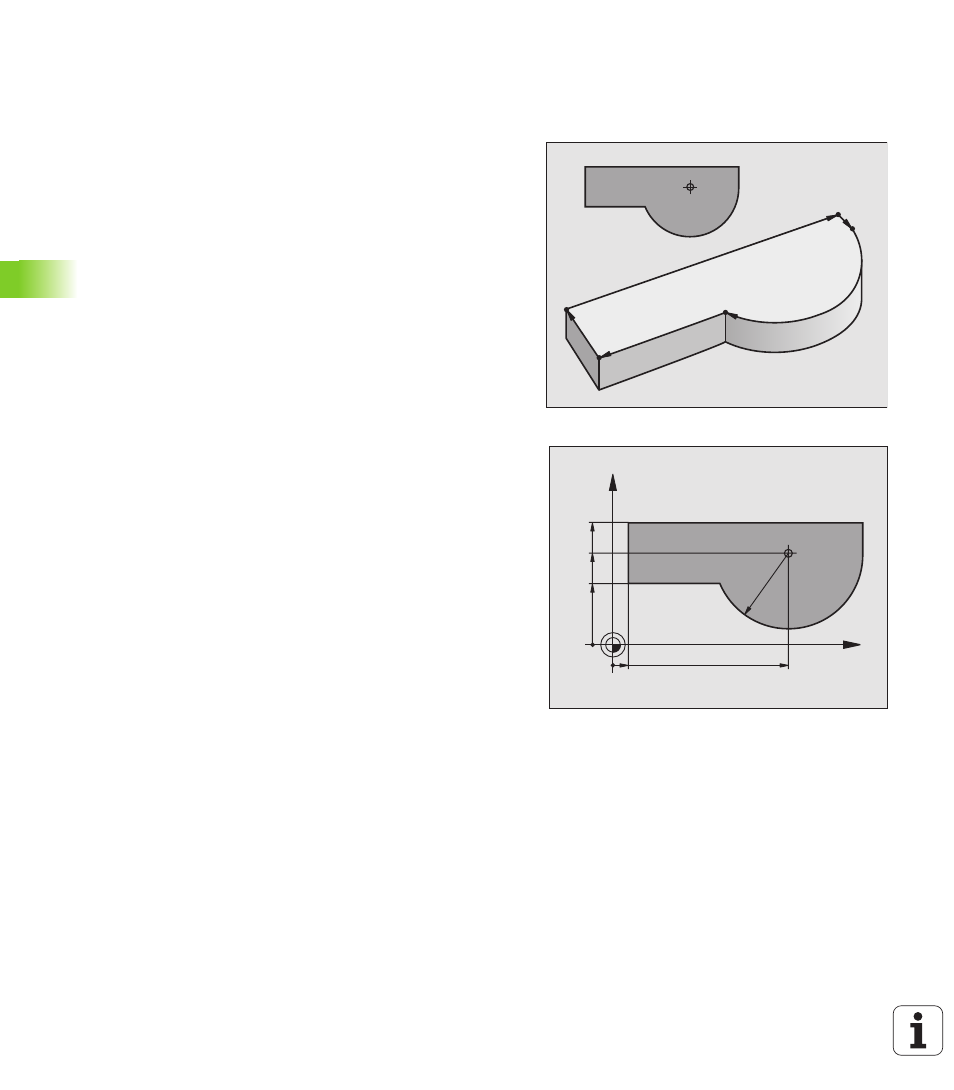

Un contour de pièce est habituellement composé de plusieurs
éléments de contour tels que droites ou arcs de cercles. Les fonctions
de contournage vous permettent de programmer des déplacements
d'outils pour les droites et arcs de cercle.
Fonctions auxiliaires M
Les fonctions auxiliaires de la TNC vous permettent de commander:
l'exécution du programme, une interruption, par exemple
les fonctions de la machine, par exemple, l’activation et la
désactivation de la rotation broche et de l’arrosage
le comportement de contournage de l’outil
Sous-programmes et répétitions de parties de
programme
Vous programmez une seule fois sous forme de sous-programme ou
de répétition de partie de programme des étapes d'usinage qui se
répètent. Si vous ne désirez exécuter une partie du programme que
dans certaines conditions, vous définissez les séquences de
programme dans un sous-programme. En outre, un programme
d'usinage peut appeler un autre programme et le faire exécuter.
Programmation à l’aide de sous-programmes et de répétitions de
parties de programme: cf. chapitre 9.
Programmation avec paramètres Q
Dans le programme d'usinage, les paramètres Q remplacent des
valeurs numériques: A un autre endroit, une valeur numérique est
affectée à un paramètre Q. Grâce aux paramètres Q, vous pouvez
programmer des fonctions mathématiques destinées à commander
l'exécution du programme ou à décrire un contour.
A l’aide de la programmation de paramètres Q, vous pouvez
également exécuter des mesures avec un système de palpage 3D
pendant l’exécution du programme.
Programmation à l’aide de paramètres Q: cf. chapitre 10.
G01
G01
CC
G02
G01
X
Y
R40
115=I
10
80
60=J
40
