3 cor rection d'outil – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 163
![background image](/files/816233/content/doc163.png)
iTNC 530 HEIDENHAIN
163
5.3 Cor
rection d'outil

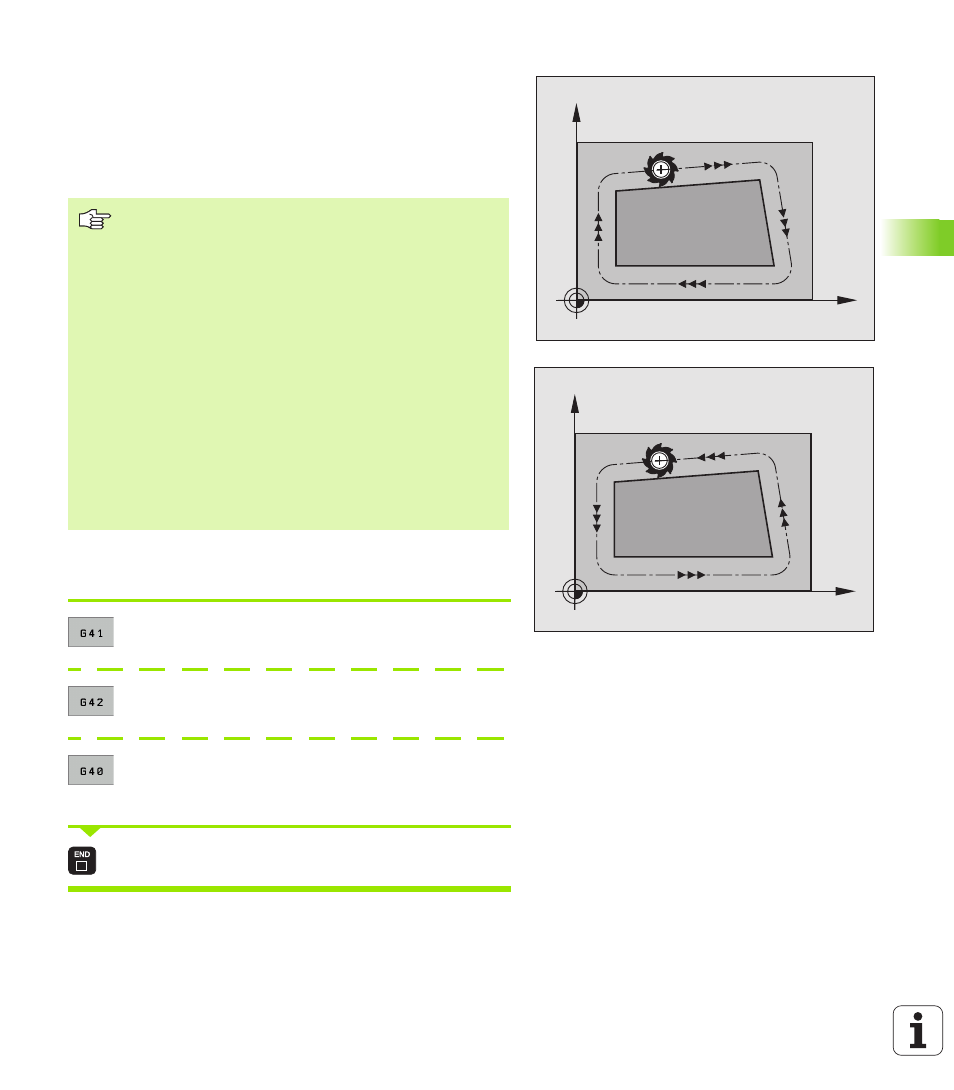

Opérations de contournage avec correction de rayon: G42 et G41
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long du
contour de la pièce. Cf. figures de droite.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence G01:
Déplacement d'outil à gauche du contour
programmé: Sélectionner la fonction G41 ou
déplacement d'outil à droite du contour programmé:
Sélectionner la fonction G42 ou
déplacement d'outil sans correction de rayon ou
annuler la correction de rayon: Sélectionner la
fonction G40
Fermer la séquence: Appuyer sur la touche END.
G42
L’outil se déplace à droite du contour
G41
L’outil se déplace à gauche du contour
Entre deux séquences de programme dont la correction
de rayon G42 et G41 diffère, il doit y avoir au minimum une
séquence de déplacement dans le plan d'usinage sans
correction de rayon (par conséquent avec G40).
Une correction de rayon est active en fin de séquence où
elle a été programmée pour la première fois.
Vous pouvez activer la correction de rayon également
pour les axes auxiliaires du plan d'usinage. Programmez
également les axes auxiliaires dans chacune des
séquences suivantes car sinon la TNC exécute à nouveau
la correction de rayon dans l'axe principal.
Lors de la 1ère séquence avec correction de rayon G42/
G41
et lors de l'annulation avec G40, la TNC positionne
toujours l'outil perpendiculairement au point initial ou au
point final programmé. Positionnez l'outil devant le
premier point du contour ou derrière le dernier point du
contour de manière à éviter que celui-ci ne soit
endommagé.
X
Y
G41
X
Y
G42
