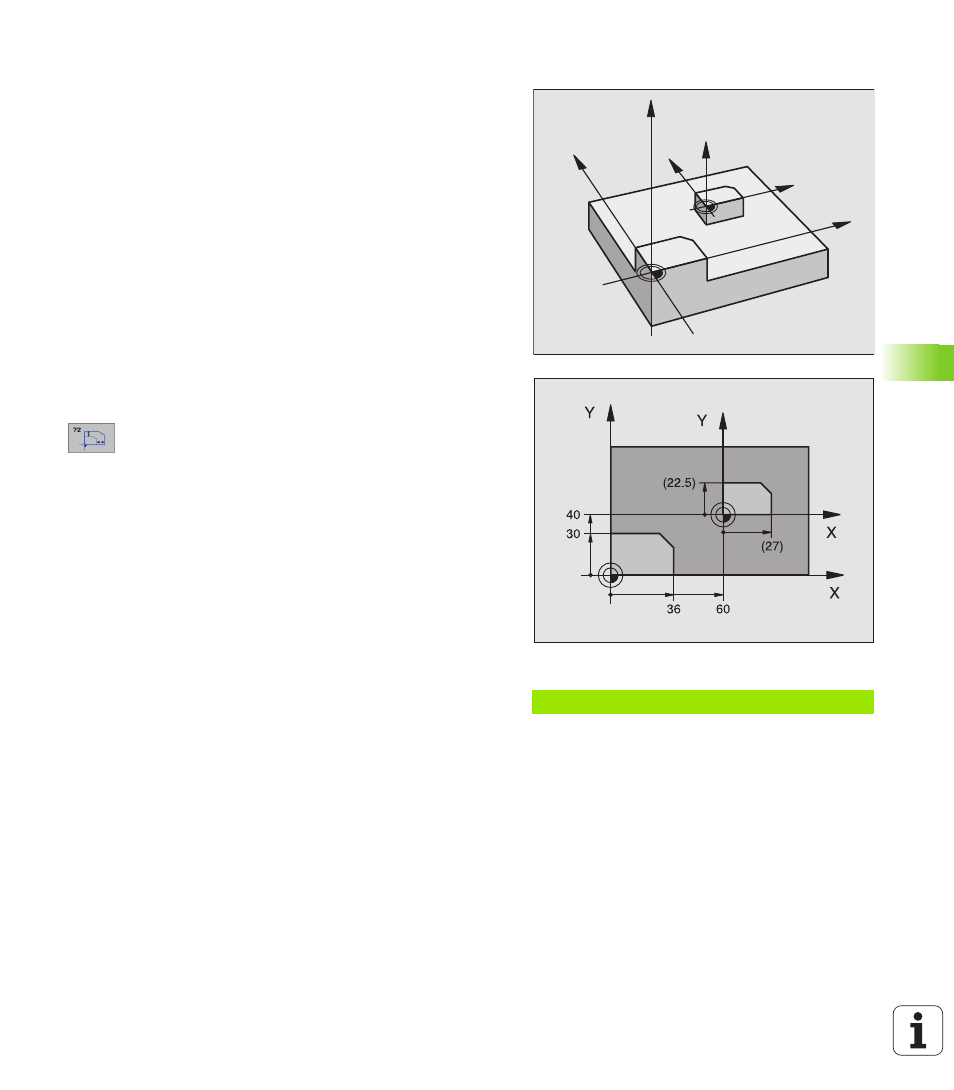

FACTEUR ECHELLE (cycle G72)
A l'intérieur d'un programme, la TNC peut agrandir ou réduire certains
contours. Ainsi, par exemple, vous pouvez usiner en tenant compte de
facteurs de retrait ou d'agrandissement.
Effet
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit aussi en mode Positionnement avec introduction
manuelle! Le facteur échelle actif apparaît dans l'affichage d'état
supplémentaire.
Le facteur échelle agit
„ dans le plan d’usinage ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
„ sur l’unité de mesure dans les cycles
„ sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l'agrandissement ou à la réduction, il convient de
décaler le point zéro sur une arête ou un angle du contour.
8 Facteur? : Introduire le facteur F; la TNC multiplie
toutes les coordonnées et tous les rayons par F
(tel que décrit au paragraphe „Effet“)
Agrandissement: F supérieur à 1 - 99,999 999
Réduction: F inférieur à 1 - 0,000 001
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l’axe concerné.
Exemple: Séquences CN
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
