8 Programmation: Cycles
8.6 Cy
cles SL
TRACE DE CONTOUR (cycle G125)

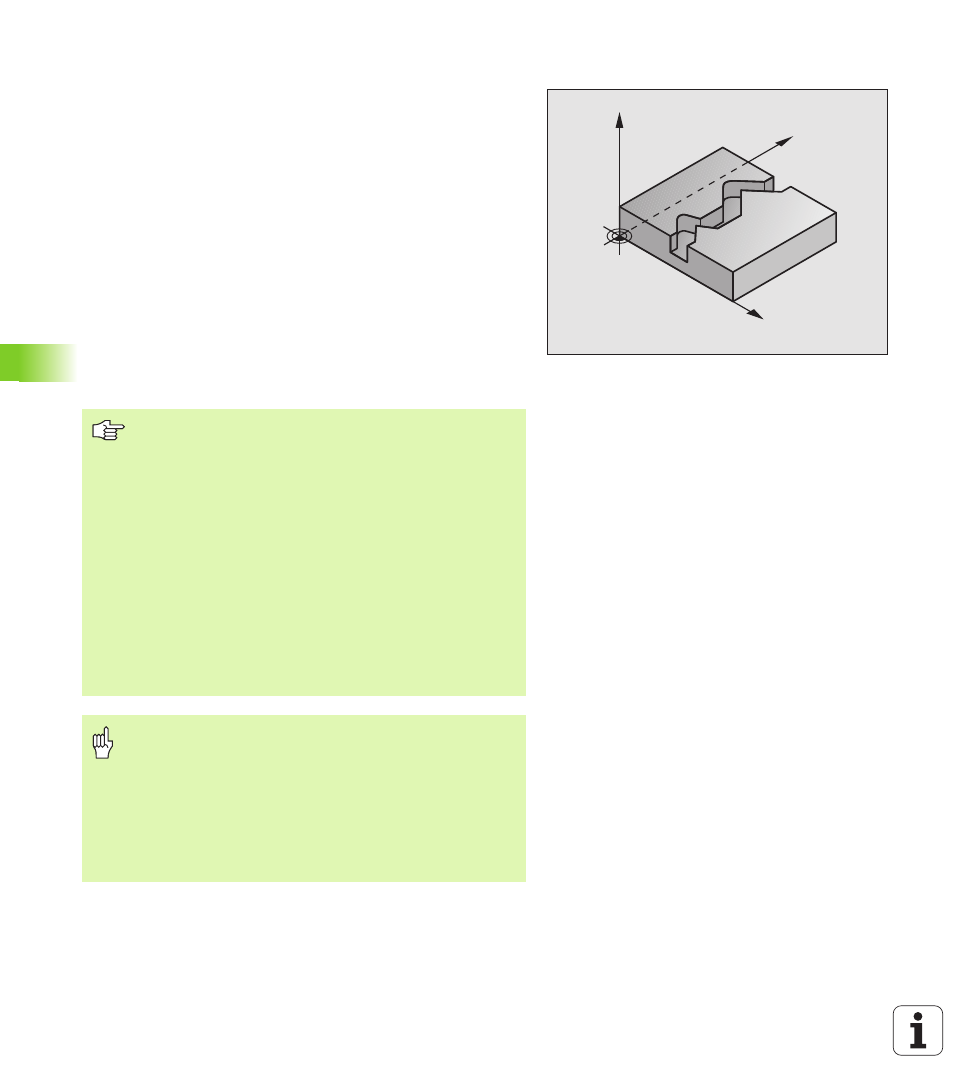

En liaison avec le cycle G37 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“: Le début et la fin du contour ne coïncident pas.
Le cycle G125 TRACE DE CONTOUR présente des avantages
considérables par rapport à l’usinage d’un contour ouvert à l’aide de
séquences de positionnement:
La TNC contrôle l'usinage au niveau des contre-dépouilles et
endommagements du contour. Vérification du contour avec le
graphisme de test
Si le rayon d’outil est trop grand, il convient éventuellement d'usiner
une nouvelle fois le contour aux angles internes
L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même si les contours sont inversés
en image miroir
Sur plusieurs passes, la TNC peut déplacer l'outil dans un sens ou
dans l'autre: La durée d'usinage s'en trouve ainsi réduite
Vous pouvez introduire des surépaisseurs pour réaliser l’ébauche et
la finition en plusieurs passes
Y
X
Z
Remarques avant que vous ne programmiez
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
La TNC ne prend en compte que le premier label du cycle
G37
CONTOUR.
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 1024
séquences linéaires.
Le cycle G120 DONNEES DU CONTOUR n'est pas
nécessaire.
Les positions incrémentales programmées directement
après le cycle G125 se réfèrent à la position de l’outil en fin
de cycle
Danger de collision!
Pour éviter toutes collisions:
Ne pas programmer de positions incrémentales
directement après le cycle G125 car celles-ci se réfèrent
à la position de l’outil en fin de cycle
Sur tous les axes principaux, aborder une position
(absolue) définie car la position de l'outil en fin de cycle
ne coïncide pas avec la position en début de cycle.
