HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 136
136
4 Programmation: Principes de base, gestion de fichiers, outils de programmation, gestion de palettes
4.13 Mode de f
onctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

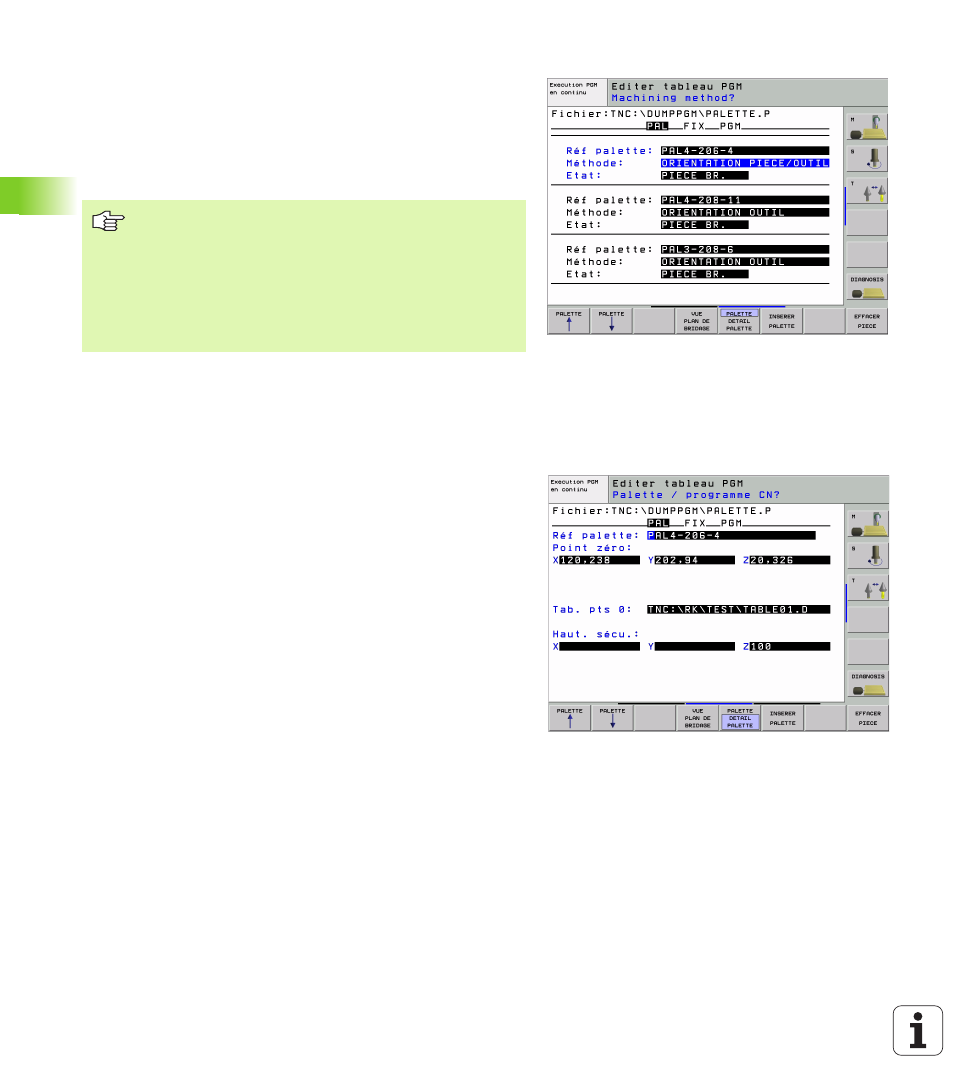

Configurer le plan de palette
Réf. palette
: Affiche le nom de la palette
Méthode
: Vous pouvez sélectionner les méthodes d'usinage
WORKPIECE ORIENTED ou TOOL ORIENTED. Le choix effectué
est pris en compte dans le plan de la pièce correspondant; le cas
échéant, il remplace les données existantes. Dans la projection du
tableau, la commande affiche la méthode ORIENTATION VERS LA
PIECE avec WPO et ORIENTATION VERS L'OUTIL avec TO.
Etat
: La sofkey PIECE BR. signale la palette avec les bridages ou
pièces correspondants comme étant non usinés; BLANK s'inscrit
dans le champ Etat. Utilisez la softkey EMPLACMT LIBRE si vous
désirez omettre la palette lors de l'usinage; EMPTY s'affiche dans le
champ Etat.
Réglage des détails dans le plan de palette
Réf. palette
: Introduire le nom de la palette
Point zéro
: Introduire le point zéro pour la palette
Tab. pts. 0
: Inscrivez le nom et le chemin d'accès du tableau de
points zéro pour la pièce. L'introduction est prise en compte dans le
plan de bridage et de pièce.
Haut. sécu.
: (option): Position de sécurité des différents axes se
référant à la palette. Les positions indiquées ne sont abordées que
si ces valeurs ont été lues dans les macros CN et programmées de
manière adéquate.
La donnée TO-/WP-ORIENTED ne peut pas être
configurée par softkey. Elle n'apparaît que si vous avez
configuré différentes méthodes d'usinage pour les pièces
dans le plan de pièce ou le plan de bridage.
Si la méthode d'usinage est configurée dans le plan de
bridage, les données seront prises en compte dans le plan
de pièce et les données qui existent éventuellement
seront remplacées.
