8 cy cles d'usinag e ligne à ligne, Exemple: usinage ligne à ligne – HEIDENHAIN iTNC 530 (340 49x-01) ISO programming Manuel d'utilisation
Page 392
![background image](/files/816233/content/doc392.png)
392
8 Programmation: Cycles
8.8 Cy
cles d'usinag
e ligne à ligne

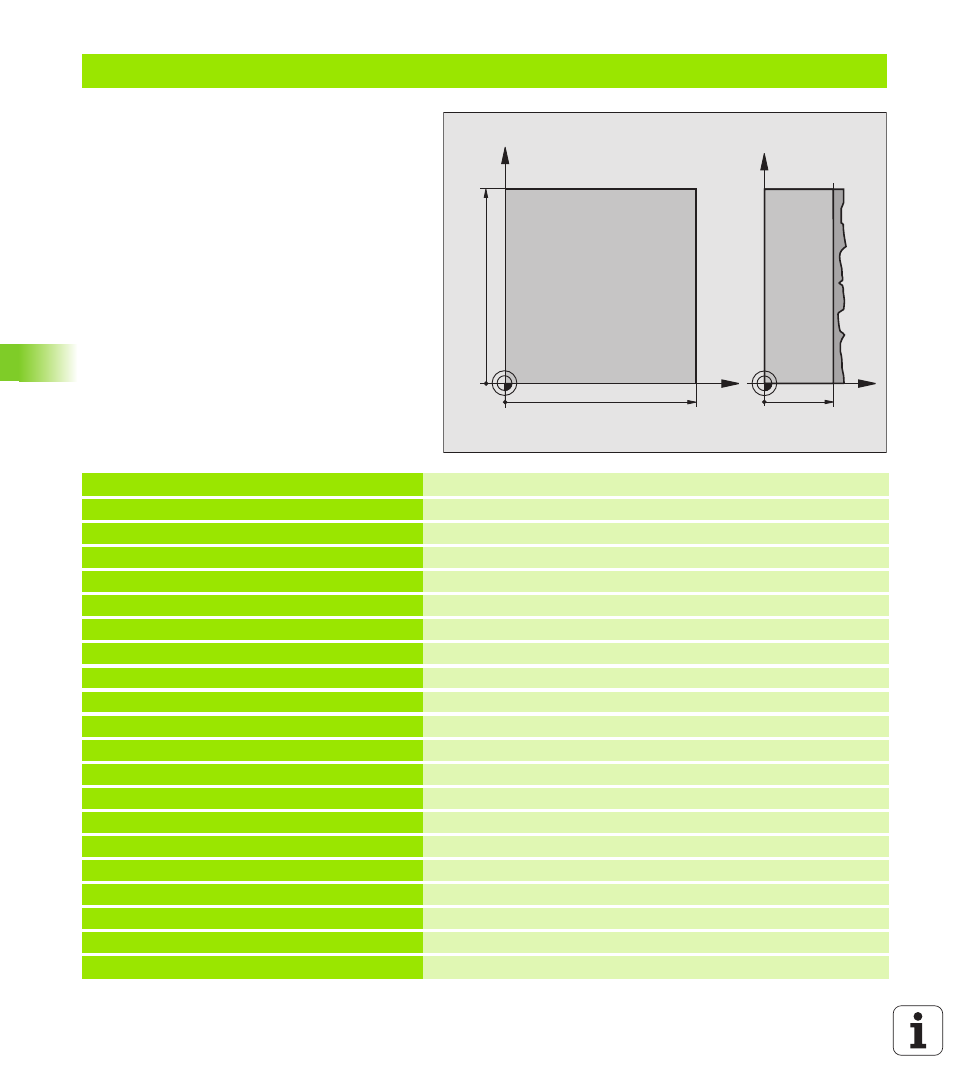

Exemple: Usinage ligne à ligne
%C230 G71
N10 G30 G17 X+0 Y+0 Z+0 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+40 *
N30 G99 T1 L+0 R+5 *
Définition de l'outil
N40 T1 G17 S3500 *
Appel d'outil
N50 G00 G40 G90 Z+250 *
Dégager l'outil
N60 G230 LIGNE À LIGNE
Définition du cycle Usinage ligne à ligne
Q225=+0
;PT INITIAL 1ER AXE
Q226=+0
;PT INITIAL 2EME AXE
Q227=+35
;PT INITIAL 3EME AXE
Q218=100
;1ER COTE
Q219=100
;2EME COTE
Q240=25
;NOMBRE DE COUPES
Q206=250
;AVANCE PLONGEE PROF.
Q207=400
;AVANCE FRAISAGE
Q209=150
;AVANCE TRANSVERSALE
Q200=2
;DISTANCE D'APPROCHE
N70 X-25 Y+0 M03 *
Pré-positionnement à proximité du point initial
N80 G79 *
Appel de cycle
N90 G00 G40 Z+250 M02 *
Dégager l’outil, fin du programme
N999999 %C230 G71 *
X
Y
100
100
Z
Y
35
