iTNC 530 HEIDENHAIN 367
8.6 Cy
cles SL

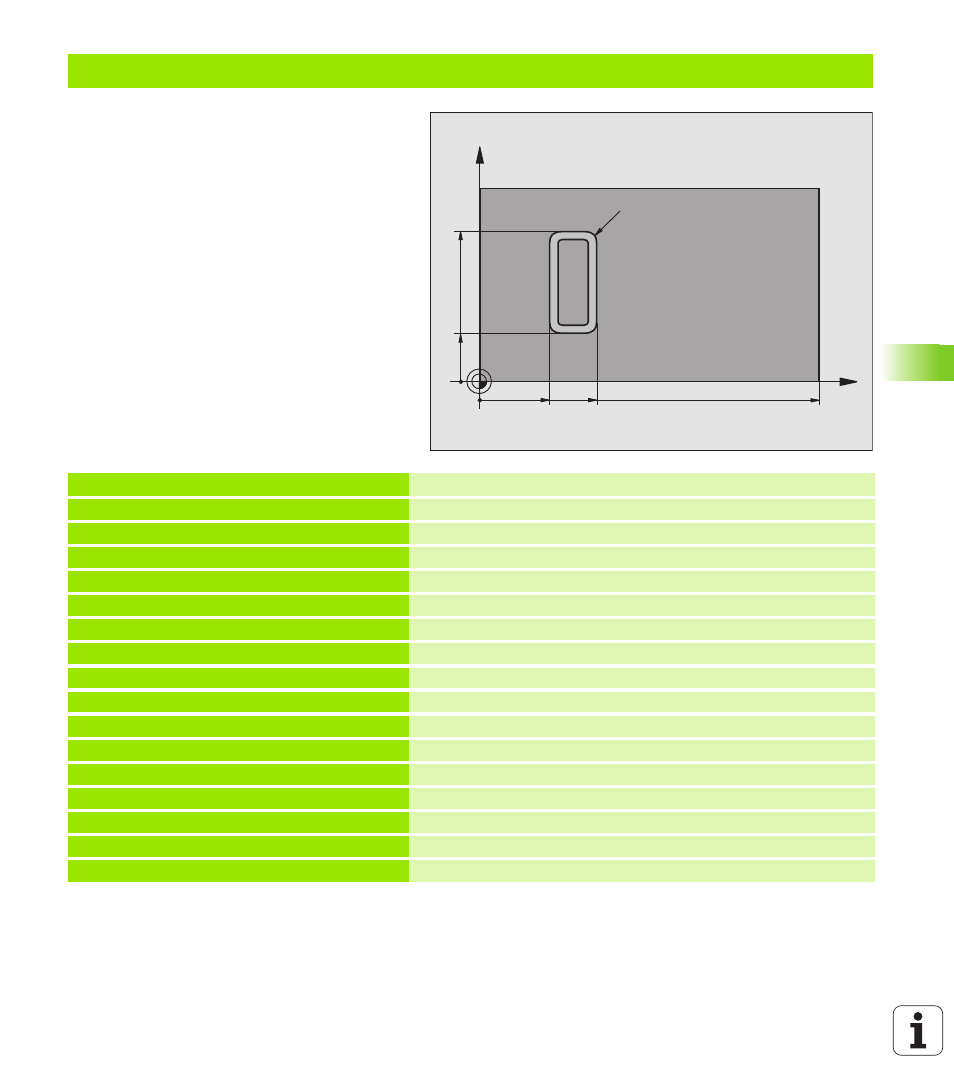

Exemple: Corps d'un cycle avec le cycle G127
Remarque:
„ Cylindre bridé au centre du plateau circulaire
„ Le point de référence est situé au centre du
plateau circulaire
%C27 G71 *
N10 G99 T1 L+0 R+3,5 * Définition de l'outil
N20 T1 G18 S2000 * Appel de l’outil, axe d’outil Y
N30 G00 G40 G90 Y+250 * Dégager l'outil
N40 G37 P01 1 * Définir le sous-programme de contour
N70 G127 CORPS DU CYLINDRE Définir les paramètres généraux pour l’usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
N60 C+0 M3 * Pré-positionner le plateau circulaire
N70 G79 * Appel de cycle
N80 G00 G90 Y+250 M2 * Dégager l’outil, fin du programme
C
Z
157
60
30
20
R7,5
50
