iTNC 530 HEIDENHAIN
55
2.2 Déplacement des ax
es de la mac
h
ine

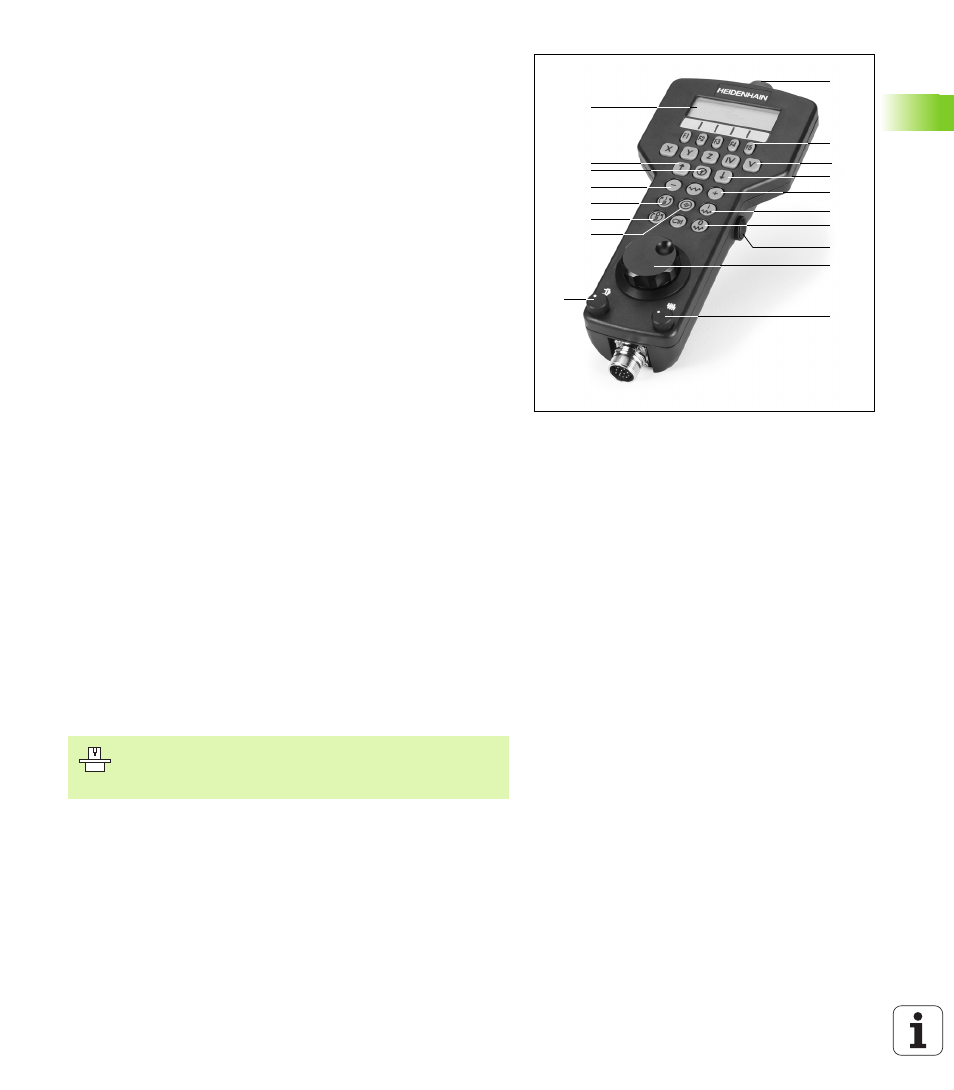

Manivelle électronique HR 420
Contrairement à la HR 410, la manivelle portable HR 420 est équipée
d'un écran permettant d'afficher diverses informations. A l'aide des
softkeys de la manivelle, vous pouvez en outre introduire et exécuter
d'importantes fonctions de réglage, comme par exemple,
l'initialisation des points de référence, l'introduction de fonctions M.
Dès que vous avez activé la manivelle à l'aide de la touche d'activation
de manivelle, vous ne pouvez plus vous servir du panneau de
commande. L'écran de la TNC affiche cet état dans une fenêtre
auxiliaire.
La manivelle HR 420 dispose des éléments de commande suivants:
Avec fonction M118 activée, le déplacement à l'aide de la manivelle est
également possible pendant l'exécution du programme.
1
Touche d'ARRET D'URGENCE
2
Ecran de manivelle pour l'affichage d'état et la sélection de
fonctions
3
Softkeys
4
Touches de sélection des axes
5
Touche d'activation de la manivelle
6
Touches fléchées pour définir la sensibilité de la manivelle
7
Touche indiquant le sens suivant lequel la TNC déplace l'axe
sélectionné
8
Activation de la broche (fonction dépendant de la machine)
9
Désactivation de la broche (fonction dépendant de la machine)
10
Touche „générer séquence CN“
11
Marche CN
12
Arrêt CN
13
Touche de validation
14
Manivelle
15
Potentiomètre de broche. Agit dès que la manivelle est activée.
Le potentiomètre de broche du panneau de commande est alors
désactivé
16
Potentiomètre d'avance. Agit dès que la manivelle est activée. Le
potentiomètre d'avance du panneau de commande est alors
désactivé
Il est possible que le constructeur de votre machine
propose d'autres fonctions destinées à la HR 420.
Consulter le manuel de la machine
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
